Apa metode terbaik untuk memasang sistem pemasangan PV gunung untuk aplikasi luar ruangan?

Penilaian situs dan analisis medan untuk instalasi pemasangan PV gunung

Sebelum apapun Pemasangan PV Gunung Sistem dipasang, melakukan penilaian situs yang komprehensif dan analisis medan adalah langkah yang tidak dapat dinegosiasikan. Proses ini meletakkan dasar untuk sistem pembangkit listrik fotovoltaik (PV) yang sehat secara struktural, efisien, dan tahan lama. Lingkungan gunung membawa tantangan unik yang menuntut pendekatan yang disesuaikan untuk survei, rekayasa, dan desain.

Memahami kompleksitas geografis medan pegunungan

Situs gunung sering ditandai oleh lereng curam, komposisi tanah yang tidak konsisten, dan formasi batuan yang tidak teratur. Karakteristik geografis ini secara langsung berdampak pada desain sistem dan membutuhkan pemetaan yang tepat. Menggunakan alat canggih seperti fotogrametri LiDAR (Deteksi Cahaya dan Ranging), UAV (Drone), dan GIS (Sistem Informasi Geografis), insinyur dapat memperoleh data topografi resolusi tinggi untuk mengevaluasi gradien, arah, dan ketinggian lereng.

Gradien dan aspek kemiringan memainkan peran penting dalam menentukan orientasi panel. Lereng yang menghadap ke selatan (di belahan bumi utara) biasanya menerima sinar matahari terbanyak, membuatnya ideal untuk instalasi PV. Namun, sudut kecenderungan mempengaruhi sistem racking, metode penahan, dan penyesuaian kemiringan panel. Terlalu curam kemiringan mungkin memerlukan teras atau penguatan struktural, yang mempengaruhi biaya dan kompleksitas.

Analisis Komposisi Tanah dan Batu

Tidak seperti instalasi datar atau gurun, proyek PV gunung harus bersaing dengan kondisi bawah permukaan yang sangat bervariasi. Insinyur harus melakukan penilaian geoteknik untuk memahami apakah tanahnya tanah liat, berpasir, lempung, atau berbatu. Detail-detail ini sangat penting untuk memilih antara tiang-tiang yang digerakkan, sekrup tanah, atau yayasan berbasis ballast.

Substrat Rocky sering membuat driving tiang menjadi tidak mungkin tanpa pra-pengeboran atau menggunakan piling mikro. Dalam kondisi seperti itu, penahan bahan kimia atau pijakan beton mungkin diperlukan. Sebaliknya, tanah yang longgar atau tidak stabil mungkin memerlukan tiang pancang yang dalam atau fondasi yang lebih luas untuk mendistribusikan beban secara merata dan mencegah pengendapan atau miring.

Tes resistensi penetrasi tanah, analisis kekuatan geser tanah, dan studi retensi kelembaban berkontribusi pada perencanaan pondasi. Stabilitas tanah dalam berbagai kondisi beban-termasuk salju tebal atau aktivitas seismik-harus juga disimulasikan untuk memvalidasi keselamatan jangka panjang.

Jalur Matahari dan Pertimbangan Naungan

Di daerah pegunungan, naungan dari puncak di sekitarnya, pohon, atau bahkan lereng itu sendiri dapat secara drastis mempengaruhi hasil energi matahari. Analisis situs harus mencakup model naungan sepanjang tahun menggunakan perangkat lunak seperti Pvsyst atau helioscope. Alat-alat ini memungkinkan simulasi virtual output energi berdasarkan waktu, variasi musiman, dan penempatan panel.

Area teduh apa pun, bahkan untuk bagian singkat hari itu, dapat mengurangi output panel atau membuat string yang tidak cocok kecuali dikurangi dengan inverter pintar atau pengoptimal daya. Dengan demikian, desain string dan manajemen naungan harus menjadi bagian dari fase analisis awal.

Kondisi lingkungan dan iklim

Pengumpulan data cuaca adalah elemen vital lain dari penilaian situs gunung. Kecepatan angin di ketinggian bisa ekstrem dan tidak dapat diprediksi, terutama di sepanjang punggung bukit. Demikian juga, akumulasi salju, siklus beku-cair, dan curah hujan lebat khas di daerah yang ditinggikan. Mengumpulkan setidaknya satu tahun data meteorologi (atau mendapatkan data dari stasiun cuaca di dekatnya) disarankan untuk memodelkan skenario pemuatan.

Beban angin dan salju kencang secara langsung berdampak pada spesifikasi struktural sistem pemasangan. Desain yang dipilih tidak hanya harus bertahan dari kondisi ini tetapi juga mempertahankan integritas sistem selama 25-30 tahun operasi yang diharapkan.

Mikrokimat juga umum di daerah pegunungan. Kemiringan yang menghadap utara mungkin tetap teduh dan lebih dingin, yang menyebabkan lebih banyak akumulasi salju, sedangkan area yang menghadap ke selatan yang berdekatan mungkin mengalami lebih banyak ekspansi dan kontraksi termal. Variasi lokal ini memerlukan data yang sangat terlokalisasi dan rekayasa khusus.

Perencanaan Aksesibilitas dan Infrastruktur

Akses ke situs gunung sering melibatkan tantangan logistik. Jalan mungkin tidak berkembang atau hanya dapat diakses secara musiman. Mengangkut bahan dan peralatan ke daerah curam dan terpencil membutuhkan perencanaan yang cermat. Studi kelayakan harus menilai biaya dan kesulitan memberikan komponen struktural, panel surya, crane, dan beton.

Dalam banyak kasus, lift helikopter, jalur kabel, atau jalur gunung sementara diperlukan untuk memfasilitasi konstruksi. Keterbatasan akses ini dapat secara signifikan memengaruhi jadwal proyek dan anggaran, sehingga logistik situs harus dimasukkan dalam fase survei pendahuluan.

Keanekaragaman hayati dan dampak lingkungan

Ekosistem gunung sering kali merupakan zona sensitif secara ekologis. Penilaian lokasi harus mencakup studi tentang dampak lingkungan yang potensial, termasuk gangguan habitat, risiko erosi, dan deforestasi. Survei ekologis mungkin diperlukan oleh otoritas lokal, terutama di daerah yang dilindungi atau keanekaragaman high.

Langkah -langkah pengendalian erosi, seperti pagar lumpur atau vegetasi yang diperkuat, dapat diamanatkan sebelum penggalian dimulai. Selain itu, flora dan fauna lokal harus dilindungi untuk menghindari hukuman atau penundaan karena ketidakpatuhan.

Memilih struktur pemasangan PV yang tepat untuk lingkungan gunung

Pemilihan struktur pemasangan PV yang tepat sangat penting dalam memastikan kinerja jangka panjang, daya tahan, dan keamanan sistem pemasangan PV gunung. Lingkungan gunung memperkenalkan tantangan yang berbeda-medan yang tidak merata, kondisi iklim yang keras, komposisi tanah yang bervariasi, dan logistik yang sulit-yang semua mempengaruhi proses pengambilan keputusan struktural. Tujuannya adalah untuk memilih sistem yang menyeimbangkan kekuatan, efektivitas biaya, dan kemudahan pemasangan.

Sistem pemasangan kemiringan miring vs yang dapat disesuaikan

Struktur kemiringan tetap biasanya digunakan dalam instalasi PV gunung karena kesederhanaan dan persyaratan pemeliharaan yang lebih rendah. Sistem ini mempertahankan sudut konstan, yang biasanya dioptimalkan berdasarkan lintang situs dan data jalur surya tahunan. Di daerah pegunungan, kemiringan alami dapat digunakan agar sesuai dengan sudut panel, meminimalkan kebutuhan untuk rak yang kompleks.

Sistem kemiringan yang dapat disesuaikan, di sisi lain, menawarkan keuntungan optimasi musiman. Meskipun mereka dapat secara signifikan meningkatkan hasil energi di daerah dengan insiden matahari variabel, mereka sering membutuhkan lebih banyak komponen mekanis dan penyesuaian reguler, yang mungkin tidak layak di lokasi gunung yang jauh atau sulit diakses.

Untuk sebagian besar aplikasi gunung, sistem kemiringan tetap dengan sudut kemiringan yang sama atau sedikit lebih besar dari lintang situs lebih disukai untuk menyeimbangkan efisiensi dan keandalan sistem.

Sistem yang dipasang di tanah vs.

Sistem yang dipasang di tanah mendominasi dalam penyebaran PV skala utilitas, termasuk yang ada di daerah pegunungan. Mereka dirancang dengan matriks bingkai baja atau aluminium yang diamankan ke tanah menggunakan tumpukan, sekrup, atau pemberat. Di medan dengan tanah dangkal di atas batuan dasar atau scree longgar, kedalaman tiang dan kekuatan penahan harus dihitung dengan hati -hati.

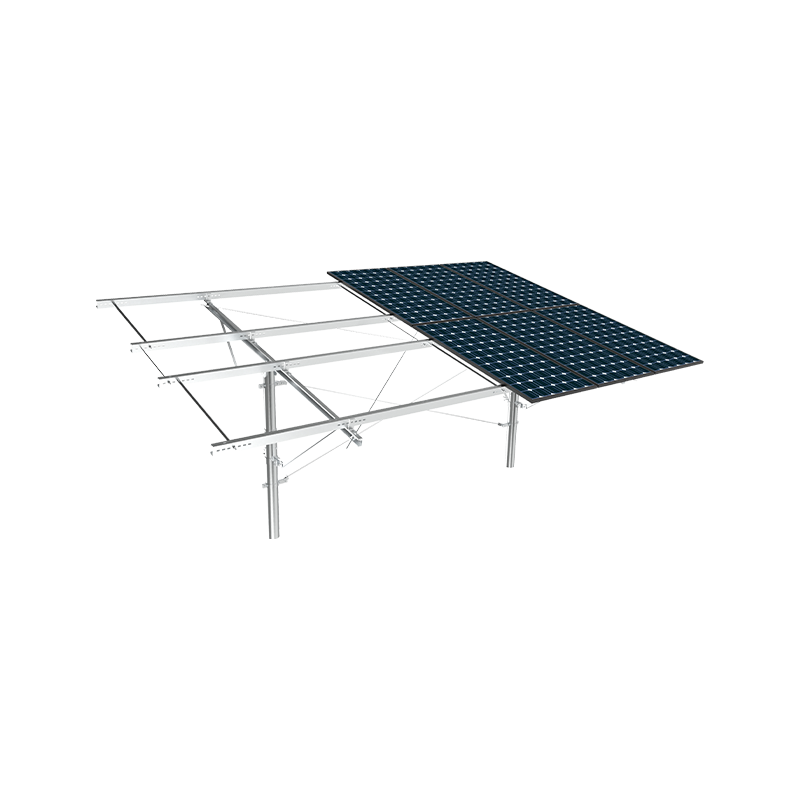

Sistem yang dipasang di tiang sangat ideal untuk aplikasi skala kecil atau tanah yang sangat tidak rata di mana bingkai tanah tidak dapat didukung secara seragam. Ini sangat berguna dalam sistem PV gunung off-grid atau hibrida di mana gangguan tanah minimal diinginkan.

Array yang dipasang di tiang biasanya menampilkan konfigurasi panel tunggal atau ganda, yang dapat berorientasi secara manual atau dilengkapi dengan pelacakan sumbu tunggal. Namun, sistem pelacakan memperkenalkan kompleksitas mekanis dan kerentanan dalam kondisi bersalju atau berangin, sehingga membuatnya kurang umum dalam instalasi pegunungan.

Bahan Struktural: Baja vs. Aluminium

Pilihan material didorong oleh keseimbangan berat, ketahanan korosi, kekuatan, dan biaya. Baja galvanis banyak digunakan karena kekuatan dan keterjangkauannya yang tinggi. Ini dapat menangani beban angin dan salju kencang tetapi lebih berat, yang meningkatkan biaya transportasi dan upaya pemasangan di medan gunung.

Aluminium, meskipun lebih mahal, lebih ringan dan tahan korosi secara alami. Ini sering dipilih untuk lokasi pegunungan tinggi atau pantai di mana kelembaban dan paparan UV mempercepat korosi. Sistem aluminium anodized menawarkan umur panjang yang diperluas dan lebih mudah untuk dirakit, tetapi mungkin memerlukan profil yang lebih tebal untuk mencapai kekuatan struktural yang sama dengan baja.

Dalam sistem hybrid, rel aluminium digunakan untuk pemasangan panel, sedangkan substruktur atau kaki terbuat dari baja galvanis hot-dip untuk memberikan dasar yang kaku.

Teknik penahan dan kemampuan beradaptasi ke medan

Dalam proyek PV Mountain, sistem racking harus sesuai dengan kontur tanah tanpa mengorbankan integritas struktural. Sistem kaki yang dapat disesuaikan, braket-z, dan rakitan bingkai fleksibel memungkinkan adaptasi ke lereng dengan gradien hingga 30 derajat atau lebih.

Sekrup tanah sering lebih disukai di tanah berbatu atau dangkal di mana tumpukan berkendara tidak layak. Jangkar helicoidal ini dapat dimasukkan secara manual atau hidrolik dan memungkinkan penyelarasan vertikal yang tepat.

Untuk lereng yang sangat curam, terasing tanah dan menggunakan bingkai pemasangan berjenjang mungkin diperlukan. Pendekatan ini memberikan penyelarasan horizontal sambil mengelola limpasan air hujan dan mengurangi risiko erosi tanah. Dalam kasus seperti itu, integrasi teknik sipil menjadi kritis.

Kemampuan transportasi dan pra-fabrikasi

Sistem racking modular semakin disukai dalam instalasi gunung karena kendala logistik. Komponen yang sudah dipotong, pra-buang sebelumnya, dan diberi label di pabrik mengurangi pekerjaan di tempat, yang sangat bermanfaat di mana akses jalan buruk atau kru instalasi harus membawa suku cadang dari jarak jauh.

Kit yang dirancang untuk pengiriman yang dikemas atau transportasi hewan-hewan digunakan di daerah kasar seperti Himalaya atau Andes, di mana logistik berbasis jalan konvensional tidak tersedia.

Desain fondasi dan teknik penahan tanah di medan miring

Fondasi adalah basis literal di mana keandalan sistem pemasangan PV gunung bergantung. Merancang fondasi yang stabil dan hemat biaya di medan yang tidak merata atau miring menghadirkan serangkaian tantangan rekayasa struktural dan geoteknik yang unik. Tidak seperti dataran datar, pegunungan sering menampilkan kondisi tanah yang tidak konsisten, lapisan batu yang tertanam, dan komplikasi drainase yang harus diatasi melalui perencanaan yang cermat.

Jenis Fondasi untuk Sistem PV Gunung

Ada beberapa jenis fondasi yang cocok untuk instalasi PV gunung. Pilihannya tergantung pada komposisi tanah, sudut kemiringan, kondisi iklim, dan peralatan yang tersedia:

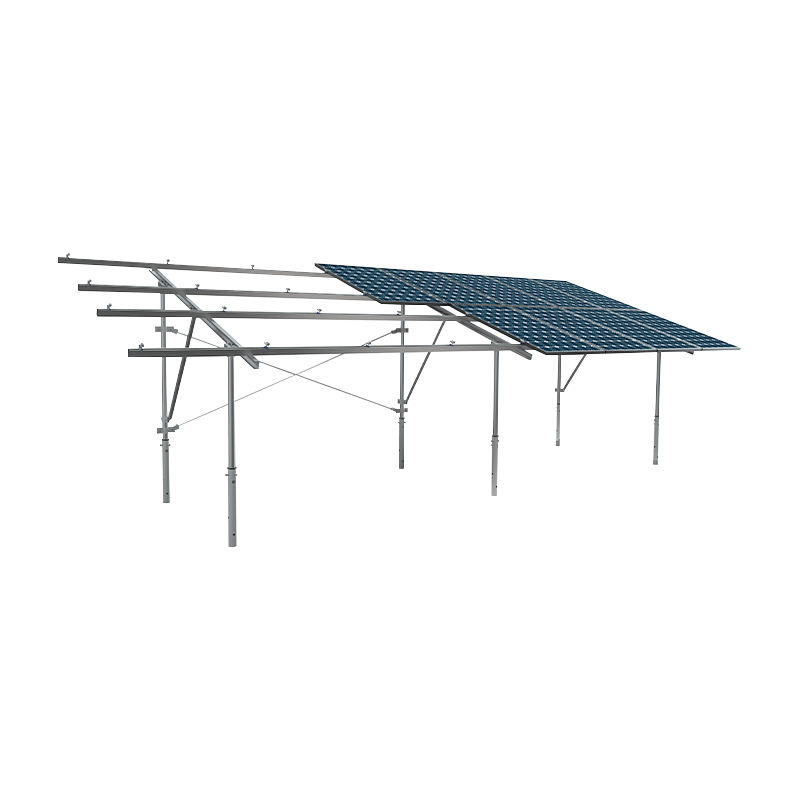

*Tumpukan yang digerakkan: B-beam baja atau tumpukan tubular yang digerakkan ke tanah efektif di tanah yang kuat tetapi bisa tidak praktis di medan berbatu atau berbatu.

*Ground Screws: Ini adalah batang baja berulir helically yang dipelintir ke tanah seperti sekrup. Mereka menawarkan resistensi tarik-keluar yang sangat baik dan cocok untuk berbagai macam tanah, termasuk sebagian situs berbatu.

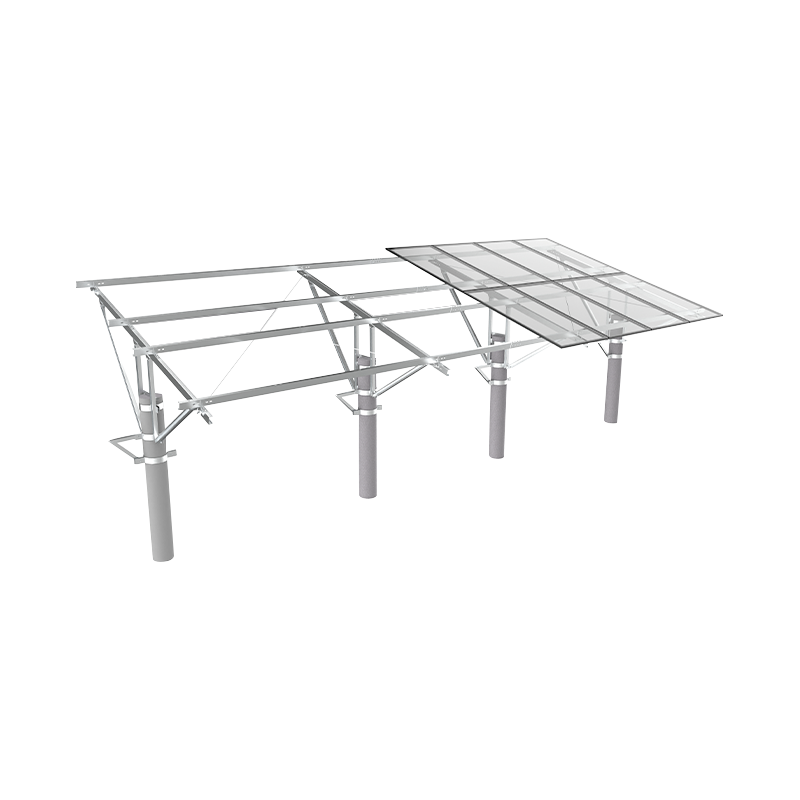

*Footings beton: Ketika tanah terlalu berbatu untuk tiang atau sekrup, blok beton pra-cast atau in-situ digunakan. Ini sering dipasangkan dengan tanda kurung yang dapat disesuaikan untuk memperhitungkan variasi kemiringan.

*Yayasan pemberat: Cocok untuk tanah yang sangat dangkal atau instalasi sementara. Blok ballast menahan struktur pemasangan di tempatnya tanpa penetrasi tetapi membutuhkan permukaan yang stabil dan drainase yang tepat.

Setiap jenis fondasi membutuhkan pendekatan yang dirancang untuk transfer beban dan stabilitas sistem, terutama di bawah kondisi angin dan salju khusus gunung.

Manajemen dan teras lereng

Dalam kasus di mana lereng melebihi 15 hingga 20 derajat, teras sering digunakan untuk membuat platform datar untuk baris PV. Terracing tidak hanya menyederhanakan pemasangan tetapi juga mencegah erosi tanah dan meningkatkan drainase.

Namun, menciptakan teras dapat mengganggu vegetasi dan meningkatkan biaya konstruksi. Oleh karena itu, sistem racking yang fleksibel dengan kaki panjang variabel sering lebih disukai ketika perubahan lahan minimal diinginkan. Ekstensi kaki, seringkali teleskopik, memungkinkan setiap titik dukungan untuk disesuaikan secara independen agar sesuai dengan kontur medan.

Kedalaman penahan dan bantalan beban

Sistem penahan harus menahan beban vertikal (bobot mati panel dan struktur), gaya lateral (tekanan angin), dan gaya pengangkat (disebabkan oleh angin atau embun beku). Perhitungan teknik harus menjelaskan:

*Beban salju, terutama di pegunungan seperti Pegunungan Alpen atau Rockies

*Mengangkat angin, yang bisa ekstrem di ketinggian yang lebih tinggi

* Beban seismik, di daerah pegunungan rawan gempa

Kedalaman penahan biasanya berkisar antara 1,2 hingga 2,5 meter tergantung pada beban struktural dan kapasitas bantalan tanah. Ground Screw dan Pile Pemasok memberikan grafik beban berdasarkan hasil uji lapangan, tetapi seringkali perlu untuk melakukan tes tarik-keluar spesifik lokasi untuk memvalidasi model teoritis.

Pengeboran batu dan solusi mikro-tile

Di daerah dengan batuan dasar padat atau batu padat, mengemudi tiang standar atau sekrup ground mungkin tidak layak. Dalam kasus seperti itu, sistem mikro-tile digunakan. Ini melibatkan pengeboran lubang berdiameter kecil ke dalam batu, memasukkan batang jangkar berulir, dan menggesernya di tempatnya. Metode ini menawarkan stabilitas dan ketahanan beban yang luar biasa tetapi dilengkapi dengan peningkatan biaya tenaga kerja dan peralatan.

Rig pengeboran diadaptasi untuk penggunaan pegunungan - sering dilacak atau portabel - dikerahkan untuk menangani tugas ini. Kuncinya adalah memastikan presisi penyelarasan dan pengisian nat yang konsisten, terutama di mana akses dibatasi.

Drainase dan Perlindungan Frost

Pengelolaan air adalah bagian penting dari desain pondasi dalam instalasi PV gunung. Drainase yang tidak tepat dapat menyebabkan pelunakan tanah, angkat es, atau ketidakstabilan pijakan. Membran saluran air, penilaian permukaan, dan geotekstil digunakan untuk mengalihkan air dari fondasi.

Di iklim yang lebih dingin, perlindungan beku dicapai dengan menanamkan pangkalan di bawah garis beku dan menggunakan istirahat termal atau bahan isolasi jika diperlukan. Pijakan beton biasanya berkobar di pangkalan untuk mendistribusikan beban dan menahan dorongan es lateral.

Efisiensi biaya dan konstruksi

Medan pegunungan terpencil menghadirkan kendala logistik unik yang mempengaruhi strategi dasar. Sistem fondasi ringan yang membutuhkan penggalian minimal dan tidak ada waktu curing - seperti sekrup tanah atau baki ballast modular - mengurangi waktu dan biaya pemasangan.

Design-for-Instalasi (DFI) Prinsip-prinsip Panduan Teknik Yayasan untuk memprioritaskan tenaga kerja minimal, lebih sedikit alat khusus, dan penyebaran cepat. Dalam banyak proyek PV gunung, yayasan harus dipasang secara manual karena kurangnya akses jalan, yang lebih lanjut menekankan perlunya strategi fondasi yang modular dan mudah beradaptasi.

Berurusan dengan kondisi lingkungan yang keras: angin, salju, dan stabilitas tanah

Gunung -gunung sering ditandai oleh kondisi lingkungan ekstrem yang dapat secara signifikan memengaruhi daya tahan dan kinerja sistem pemasangan PV. Kondisi ini termasuk angin kencang, hujan salju lebat, suhu beku, dan ketidakstabilan yang melekat pada tanah gunung. Strategi mitigasi yang efektif harus digunakan untuk memastikan bahwa sistem tetap fungsional dan aman sepanjang umur operasionalnya.

Beban angin dan integritas struktural

Kekuatan angin adalah salah satu perhatian utama ketika memasang sistem PV di daerah pegunungan. Pada ketinggian yang lebih tinggi, kecepatan angin seringkali jauh lebih kuat dan lebih tidak terduga, yang dapat menciptakan beban substansial pada struktur pemasangan. Jika tidak diperhitungkan dengan benar, kekuatan -kekuatan ini dapat menyebabkan kegagalan struktural, pelepasan panel, atau bahkan keruntuhan sistem. Untuk mengatasi ini, desain struktural yang kuat sangat penting. Insinyur harus melakukan analisis beban angin berdasarkan data angin lokal, termasuk kecepatan hembusan maksimum dan frekuensinya.

Kekuatan angin dihitung menggunakan standar seperti ASCE 7 (American Society of Civil Engineers), yang memberikan pedoman untuk menentukan beban angin berdasarkan kondisi spesifik lokasi. Beban ini harus dimasukkan ke dalam desain sistem pemasangan, dan setiap komponen harus diperkuat untuk menahan tekanan angin yang diharapkan. Sistem pemasangan dengan hambatan angin tinggi sering menggunakan baja yang lebih tebal atau pembingkaian aluminium dan menggunakan metode penahan tambahan, seperti tumpukan yang lebih dalam atau sekrup tanah, untuk memastikan stabilitas.

Dalam beberapa kasus, pertimbangan aerodinamis juga dapat membantu mengurangi beban angin. Sistem racking dapat dirancang dengan profil rendah untuk meminimalkan ketahanan angin, atau panel dapat dipasang pada sedikit sudut untuk memungkinkan angin mengalir lebih lancar di atas permukaan. Selain itu, bracing struktural dapat dimasukkan untuk memberikan dukungan lateral lebih lanjut ke struktur pemasangan.

Pertimbangan Beban Salju

Gunung-gunung sering rentan terhadap salju yang signifikan, yang menghadirkan beban langsung pada struktur dan tantangan jangka panjang yang terkait dengan siklus beku-cair. Akumulasi salju dapat menambah bobot yang cukup besar pada array PV, yang harus didukung oleh sistem pemasangan. Salju juga dapat menghalangi panel surya, mengurangi efisiensinya dengan menghalangi sinar matahari. Untuk mengatasi masalah ini, perhitungan beban salju harus diperhitungkan dalam desain struktural.

Beban salju ditentukan berdasarkan salju tahunan rata -rata, ketinggian situs, dan kemiringan panel. Di daerah di mana akumulasi salju berat, struktur pemasangan mungkin perlu diperkuat dengan bracing tambahan atau pijakan yang lebih besar untuk mendistribusikan berat salju. Selain itu, sudut di mana panel PV dipasang harus disesuaikan untuk memungkinkan pelepasan salju. Sudut panel yang lebih curam biasanya lebih efektif dalam menumpahkan salju, mengurangi kemungkinan penumpukan salju yang dapat merusak panel atau menyebabkan mereka menjadi tidak efisien.

Selain akumulasi salju, siklus pencairan beku dapat mempengaruhi stabilitas tanah di sekitar fondasi. Pembekuan dan pencairan berulang dapat menyebabkan tanah mengembang dan berkontraksi, yang dapat mengakibatkan pemindahan yayasan dan sistem pemasangan yang tidak stabil. Untuk mencegah hal ini, fondasi harus tertanam cukup dalam untuk mencapai di bawah garis es, di mana tanah tetap stabil. Perawatan khusus harus diambil di daerah dengan siklus cairan beku yang sering, dan langkah-langkah perlindungan beku tambahan, seperti hambatan termal atau desain pijakan terisolasi, mungkin diperlukan.

Stabilitas tanah dan kontrol erosi

Medan pegunungan sering ditandai oleh tanah yang tidak stabil, yang dapat menghadirkan tantangan untuk pemasangan sistem pemasangan. Tanah yang longgar, seperti pasir, kerikil, atau lumpur, rentan terhadap erosi, sedangkan lereng curam dapat menyebabkan tanah longsor atau gerakan tanah yang dapat membahayakan stabilitas sistem PV. Untuk mengurangi risiko ini, survei geoteknik sangat penting untuk menilai komposisi dan stabilitas tanah.

Di daerah dengan tanah yang tidak stabil, jangkar tanah seperti tumpukan heliks atau tumpukan sekrup lebih disukai karena mereka memberikan koneksi yang aman ke batuan dasar yang lebih stabil di bawah permukaan. Jenis jangkar ini mampu menahan gaya vertikal dan lateral tanpa mengandalkan gesekan tanah. Dalam kasus yang lebih parah, di mana erosi tanah menjadi perhatian, langkah -langkah kontrol erosi tambahan seperti pagar lumpur, penghalang batu, atau vegetasi yang diperkuat mungkin diperlukan untuk menstabilkan tanah.

Untuk lereng curam, teras dapat digunakan untuk mengurangi pergerakan tanah dan memberikan landasan tingkat untuk sistem pemasangan. Terracing melibatkan pemotongan ke lereng untuk membuat platform datar di mana sistem pemasangan dapat ditempatkan. Teknik ini juga membantu mengendalikan limpasan air, mengurangi risiko erosi dan mempertahankan integritas tanah di sekitar fondasi.

Kemampuan beradaptasi iklim dan daya tahan jangka panjang

Mengingat kondisi yang keras dan variabel di lingkungan gunung, bahan yang digunakan untuk sistem pemasangan PV harus dipilih untuk daya tahannya. Komponen logam, misalnya, harus tahan korosi, terutama di daerah dengan salju deras atau sering paparan kelembaban. Baja galvanis hot-dip dan aluminium anodized adalah pilihan umum karena ketahanannya terhadap korosi dan kemampuan untuk menahan kondisi ekstrem yang sering ditemukan pada ketinggian tinggi.

Daya tahan jangka panjang juga dipengaruhi oleh paparan UV, terutama di daerah dengan intensitas matahari yang tinggi. Radiasi UV dapat menurunkan bahan tertentu dari waktu ke waktu, yang menyebabkan kerapuhan dan kegagalan. Dengan demikian, pelapis yang memberikan perlindungan UV atau menggunakan bahan yang resisten UV secara inheren adalah pertimbangan penting dalam proses pemilihan material.

Panduan langkah demi langkah untuk pemasangan mekanis sistem pemasangan PV gunung

Pemasangan mekanis dari a Pemasangan PV Gunung Sistem adalah proses multi-langkah yang melibatkan perencanaan yang cermat, eksekusi yang tepat, dan fokus pada keamanan. Mengingat tantangan unik yang ditimbulkan oleh medan pegunungan - seperti penyimpangan lereng, masalah aksesibilitas, dan cuaca ekstrem - menginstal sistem PV membutuhkan keahlian dalam teknologi surya dan metode konstruksi yang kasar.

Persiapan dan survei situs awal

Langkah pertama dalam proses instalasi adalah persiapan situs menyeluruh, yang dimulai dengan mensurvei dan menandai lokasi sistem pemasangan. Survei harus memperhitungkan sudut lereng, ketinggian, dan hambatan naungan, seperti puncak atau pohon di dekatnya. Alat pemetaan resolusi tinggi seperti GPS atau drone dapat digunakan untuk mengumpulkan data yang akurat tentang topografi situs dan untuk memastikan penempatan yang tepat dari struktur pemasangan.

Setelah survei selesai, tugas selanjutnya adalah menghapus situs penghalang. Ini mungkin melibatkan menghilangkan batu, vegetasi, atau puing -puing yang dapat mengganggu pemasangan. Dalam beberapa kasus, penggalian kecil mungkin diperlukan untuk meratakan tanah atau menciptakan ruang untuk fondasi.

Instalasi Yayasan

Foundation adalah bagian paling kritis dari proses pemasangan, karena memastikan stabilitas seluruh sistem. Bergantung pada komposisi tanah dan medan, fondasi dapat terdiri dari sekrup tanah, tumpukan, atau pijakan beton. Di lingkungan gunung, menggunakan sekrup tanah atau tumpukan heliks sering lebih disukai karena dapat dipasang dengan gangguan minimal pada lanskap dan ideal untuk medan yang tidak rata atau berbatu.

Fondasi harus dipasang dengan presisi untuk memastikan bahwa struktur pemasangan tetap rata dan aman. Biasanya, setiap jangkar fondasi dibor atau disekrup ke tanah, dengan masing -masing tumpukan atau sekrup diuji untuk stabilitas. Di daerah dengan tanah yang dalam atau berbatu, peralatan tambahan seperti rig pengeboran mungkin diperlukan untuk mencapai kedalaman yang diperlukan.

Perakitan Struktur Pemasangan

Setelah fondasi diamankan, langkah selanjutnya adalah merakit struktur pemasangan. Ini melibatkan pemasangan rel atau bingkai yang akan menahan panel PV. Bingkai biasanya pra-rakitan di bagian untuk merampingkan proses pemasangan. Setelah rel di tempatnya, mereka diamankan ke jangkar fondasi, memastikan bahwa seluruh sistem rata dan stabil.

Untuk sistem kemiringan yang dapat disesuaikan, penyesuaian mekanis dapat dilakukan pada sudut rel untuk mengoptimalkan paparan panel terhadap sinar matahari. Dalam kasus sistem pemiringan tetap, rel diposisikan pada sudut yang telah ditentukan berdasarkan garis lintang situs dan akses matahari musiman.

Instalasi Panel

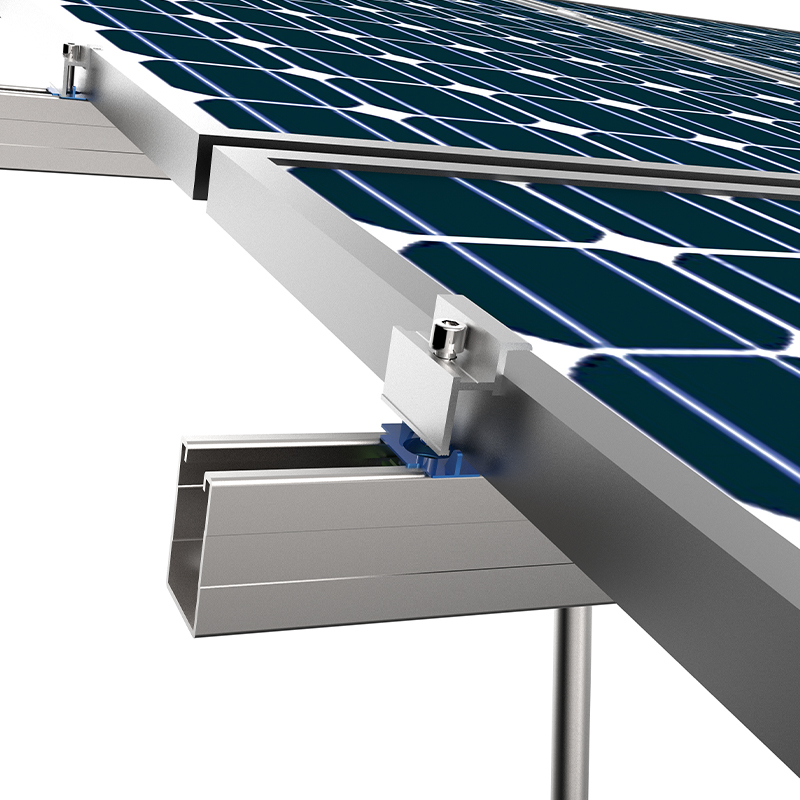

Setelah struktur pemasangan di tempatnya, panel surya dapat dipasang. Panel biasanya dipasang ke rel menggunakan klem khusus yang mengamankan bingkai panel ke struktur pemasangan. Perawatan harus diambil untuk memastikan bahwa panel berorientasi pada arah yang optimal dan bahwa mereka diikat dengan aman untuk menghindari gerakan apa pun selama angin kencang atau akumulasi salju.

Saat memasang panel, penting untuk memastikan bahwa kabel dialihkan dengan benar dan koneksi listrik aman. Ini sering melibatkan menjalankan kabel melalui struktur pemasangan dan mengamankannya dengan ikatan kabel atau klip untuk mencegah kerusakan dari faktor lingkungan.

Kabel listrik dan integrasi sistem

Langkah terakhir dalam proses instalasi adalah integrasi sistem listrik. Ini melibatkan menghubungkan panel surya ke inverter dan memastikan bahwa koneksi listrik memenuhi standar keselamatan lokal. Untuk instalasi gunung, pertimbangan tambahan harus dibuat untuk perutean kabel listrik, terutama di daerah dengan angin kencang, salju tebal, atau risiko gangguan satwa liar.

Setelah semua kabel selesai, sistem diuji untuk memastikan bahwa ia berfungsi dengan baik dan semua koneksi aman. Di banyak instalasi gunung, sistem pemantauan lokal juga dipasang untuk melacak kinerja sistem secara real-time dan memberikan peringatan jika ada masalah dengan produksi energi.

Mengatasi tantangan di medan terpencil dan kasar untuk sistem pemasangan PV

Memasang sistem pemasangan PV gunung di medan terpencil dan kasar menimbulkan tantangan logistik dan teknis yang unik. Kombinasi lokasi yang sulit dijangkau, kondisi lingkungan yang keras, dan kurangnya infrastruktur memperumit proses pemasangan dan meningkatkan biaya dan waktu. Mengatasi tantangan ini membutuhkan pengetahuan, peralatan, dan strategi khusus untuk memastikan stabilitas sistem dan fungsionalitas jangka panjang.

Akses ke lokasi terpencil

Tantangan pertama saat bekerja di medan pegunungan yang kasar adalah akses. Banyak daerah pegunungan tidak memiliki jalan beraspal atau segala bentuk infrastruktur transportasi yang andal, membuatnya sulit untuk mengangkut bahan, peralatan, dan personel ke lokasi. Di beberapa daerah terpencil, satu -satunya akses mungkin melalui jalan tanah yang sempit, lereng curam, atau bahkan jalur hiking.

Untuk mengatasi ini, rencana akses terperinci harus dikembangkan sebelum proyek dimulai. Ini mungkin melibatkan pembangunan jalan akses sementara, menggunakan kendaraan semua medan, atau menggunakan helikopter untuk pengangkatan berat dan transportasi material. Dalam beberapa kasus ekstrem, bungkus hewan atau tenaga kerja manual dapat digunakan untuk membawa peralatan ke lokasi pemasangan.

Setelah akses ditetapkan, perencanaan yang cermat diperlukan untuk mengangkut bahan dan peralatan dengan cara yang meminimalkan dampak lingkungan. Helikopter, misalnya, dapat digunakan untuk mengirimkan bahan besar dalam satu perjalanan, mengurangi jumlah truk atau kendaraan yang diperlukan dan meminimalkan gangguan ke medan.

Analisis survei dan medan situs

Survei situs di daerah pegunungan adalah tantangan signifikan lainnya karena sifat medan yang sering tidak merata dan tidak dapat diprediksi. Metode survei tradisional mungkin tidak efisien atau tidak mungkin di beberapa daerah, terutama di daerah yang curam atau terpencil. Untuk menilai situs secara akurat, alat berteknologi tinggi seperti drone, lidar (deteksi cahaya dan mulai), dan sistem pemetaan GPS semakin banyak digunakan untuk membuat model 3D dari medan.

Alat -alat ini membantu mengidentifikasi lokasi yang sesuai untuk yayasan, menentukan sudut kemiringan, dan menilai potensi erosi tanah atau tanah longsor. Drone juga dapat memberikan data visual real-time, memungkinkan para insinyur untuk mengevaluasi fitur medan seperti formasi batuan, vegetasi, dan hambatan lain yang dapat memengaruhi proses pemasangan.

Setelah medan telah dipetakan secara akurat, langkah selanjutnya adalah menganalisisnya untuk stabilitas. Pengujian tanah sangat penting untuk menilai jenis tanah dan kapasitas bantalan bebannya. Ini akan menentukan apakah sistem pondasi yang lebih kuat, seperti tumpukan heliks atau piling mikro, diperlukan atau jika sekrup tanah yang lebih ringan akan cukup. Dalam beberapa kasus, survei geologis dapat dilakukan untuk menilai risiko tanah longsor atau erosi tanah, terutama pada lereng yang curam atau daerah yang rentan terhadap curah hujan lebat.

Transportasi dan penanganan material

Di daerah pegunungan yang kasar, mengangkut bahan ke lokasi instalasi seringkali merupakan bagian yang paling memakan waktu dan mahal dari proyek. Mengingat kurangnya infrastruktur jalan, mungkin perlu untuk mengirimkan bahan ke lokasi terdekat yang dapat diakses dan kemudian mengangkutnya dengan helikopter, kendaraan semua medan, atau tenaga kerja manual.

Pengangkatan helikopter umumnya digunakan untuk bahan yang lebih besar, lebih berat seperti panel PV, inverter, dan bingkai pemasangan. Dalam kasus seperti itu, peralatan pengangkat yang tepat, seperti sling dan sistem rigging, harus digunakan untuk memastikan keamanan bahan dan personel yang terlibat. Lift helikopter bisa mahal, tetapi kadang-kadang merupakan satu-satunya pilihan yang layak di lokasi terpencil atau ketinggian tinggi di mana truk atau crane tidak dapat mengakses.

Saat mengangkut bahan dengan kendaraan, kendaraan semua medan (ATV) atau kendaraan yang dilacak dapat digunakan. Kendaraan ini dirancang khusus untuk menangani tanjakan curam, medan yang kasar, dan tanah yang tidak rata, memungkinkan pengangkutan peralatan ke lokasi yang sulit dijangkau. Untuk proyek yang lebih kecil, tenaga kerja manual mungkin diminta untuk membawa bahan ke lokasi pemasangan, terutama ketika akses terbatas atau medannya sangat sulit.

Tenaga kerja lokal dan tenaga kerja terampil

Di daerah pegunungan terpencil, ketersediaan tenaga kerja yang terampil dapat menjadi tantangan yang signifikan. Banyak daerah pegunungan yang jarang berpenduduk, dan tenaga kerja lokal mungkin tidak memiliki keahlian yang diperlukan untuk pemasangan sistem PV. Dalam kasus ini, mungkin perlu membawa tenaga kerja khusus dari daerah atau negara lain.

Ini membutuhkan koordinasi dan perencanaan yang cermat, karena tenaga kerja harus diangkut ke situs, seringkali membutuhkan beberapa perjalanan atau menggunakan helikopter untuk kelompok yang lebih kecil. Tim konstruksi juga harus dilatih dalam persyaratan khusus untuk memasang sistem PV di medan yang kasar, termasuk pengetahuan protokol keselamatan, bekerja dengan peralatan khusus, dan beradaptasi dengan kondisi cuaca yang menantang.

Bekerja di daerah terpencil sering melibatkan bekerja dalam kondisi cuaca yang keras, seperti dingin yang ekstrem, angin kencang, dan badai mendadak. Ini mengharuskan kru pemasangan dilengkapi dengan perlengkapan cuaca dingin dan peralatan lain yang diperlukan untuk memastikan keamanannya. Selain itu, protokol keselamatan harus diikuti secara ketat, karena bekerja pada ketinggian atau di medan yang menantang dapat menimbulkan risiko yang signifikan.

Pertimbangan lingkungan dan peraturan

Memasang sistem PV di daerah pegunungan terpencil membutuhkan perhatian yang cermat terhadap dampak lingkungan dan kepatuhan terhadap peraturan lokal. Dalam banyak kasus, ekosistem gunung sensitif dan mungkin termasuk satwa liar yang dilindungi, vegetasi yang rapuh, atau landmark historis. Sangat penting untuk melakukan penilaian dampak lingkungan (EIA) sebelum memulai proyek untuk mengidentifikasi masalah potensial dan mengurangi risiko.

Izin seringkali merupakan proses yang memakan waktu dan kompleks, membutuhkan persetujuan dari badan pemerintah daerah, lembaga lingkungan, dan kemungkinan kelompok masyarakat adat atau lokal. Proses perizinan mungkin melibatkan pengiriman rencana terperinci, melakukan survei situs, dan memastikan bahwa proyek tidak akan mengganggu satwa liar atau membahayakan lingkungan.

Pemeliharaan dan pemantauan jangka panjang

Setelah sistem PV terpasang, tantangannya masih jauh dari selesai. Di daerah pegunungan terpencil, pemeliharaan dan pemantauan rutin sangat penting untuk memastikan bahwa sistem beroperasi secara efisien. Karena isolasi banyak situs gunung, pemeliharaan bisa sulit dan mahal. Oleh karena itu, penting untuk merancang sistem dengan kebutuhan perawatan minimal, menggunakan bahan tahan lama yang dapat menahan kondisi cuaca yang keras.

Sistem pemantauan jarak jauh sering digunakan untuk melacak kinerja sistem PV secara real time. Sistem ini dapat memperingatkan operator tentang masalah seperti kerusakan panel, masalah kabel, atau kegagalan inverter, memungkinkan intervensi yang lebih cepat. Dalam kasus di mana pemantauan jarak jauh tidak layak, kunjungan pemeliharaan terjadwal mungkin diperlukan.

Peran desain struktural dalam memastikan stabilitas dan daya tahan sistem pemasangan PV gunung

Desain struktural Pemasangan PV Gunung Sistem memainkan peran penting dalam memastikan stabilitas, daya tahan, dan keamanan instalasi. Di daerah pegunungan, di mana kondisi lingkungan seringkali ekstrem dan medannya menantang, sangat penting untuk merancang sistem yang dapat menahan angin kencang, hujan salju lebat, dan aktivitas seismik, sementara juga mempertahankan fungsionalitas jangka panjang meskipun kondisi yang keras.

Pertimbangan Beban Struktural

Salah satu aspek terpenting dari desain struktural adalah memperhitungkan beban yang akan dikenakan sistem pemasangan PV. Ini termasuk:

*Muatan Mati: Berat sistem pemasangan itu sendiri, termasuk rel, kurung, dan perangkat keras, serta berat panel surya.

*Beban hidup: Berat salju, es, atau puing -puing lain yang dapat menumpuk pada sistem selama badai.

*Beban Angin: Kekuatan yang diberikan oleh angin pada struktur pemasangan, yang bisa sangat intens di daerah pegunungan.

*Beban seismik: Di daerah yang rentan terhadap gempa bumi, aktivitas seismik juga harus dipertimbangkan dalam desain struktural sistem pemasangan.

Desain struktural harus memastikan bahwa sistem pemasangan dapat menahan beban ini tanpa kegagalan. Insinyur menggunakan berbagai standar, seperti ASCE 7 atau Eurocode, untuk menghitung faktor beban yang sesuai dan margin keselamatan. Bahan seperti baja galvanis atau aluminium anodized sering dipilih karena kekuatan dan kemampuannya untuk menahan kekuatan -kekuatan ini.

Seleksi material untuk sistem pemasangan PV gunung

Seleksi material adalah faktor kunci lain dalam memastikan daya tahan sistem. Bahan -bahan yang digunakan untuk struktur pemasangan harus dapat menahan kondisi lingkungan yang keras yang ditemukan di daerah pegunungan. Bahan -bahan berikut biasanya digunakan:

*Baja galvanis: Baja dikenal karena kekuatannya, membuatnya ideal untuk mendukung beban berat. Namun, rentan terhadap korosi di lingkungan yang lembab atau basah, itulah sebabnya galvanisasi sering digunakan untuk melindunginya. Baja galvanis hot-dip sangat tahan lama dan dapat menahan kondisi cuaca ekstrem.

*Aluminium: Aluminium ringan dan tahan terhadap korosi, menjadikannya pilihan yang sangat baik untuk instalasi gunung di mana meminimalkan berat badan sangat penting. Ini sering digunakan untuk rel dan kurung sistem pemasangan.

*Stainless Steel: Stainless steel sangat tahan terhadap korosi, menjadikannya pilihan yang cocok untuk daerah dengan kelembaban tingkat tinggi, seperti daerah pegunungan pantai atau ketinggian tinggi.

*Bahan Komposit: Dalam beberapa kasus, bahan komposit dapat digunakan untuk sistem pemasangan, terutama ketika pengurangan berat badan merupakan prioritas. Bahan -bahan ini menggabungkan kekuatan dengan bobot rendah dan ketahanan terhadap faktor lingkungan.

Memilih bahan yang tepat tergantung pada berbagai faktor, termasuk iklim lokasi, kondisi tanah, dan persyaratan beban yang diharapkan. Insinyur juga harus mempertimbangkan kemampuan material untuk menahan degradasi UV, karena paparan sinar matahari yang berkepanjangan dapat melemahkan beberapa bahan dari waktu ke waktu.

Pertimbangan Geoteknik

Komposisi tanah dan stabilitas situs instalasi memainkan peran penting dalam desain struktural. Daerah pegunungan sering menampilkan medan berbatu, tanah yang tidak stabil, atau kerikil longgar, yang semuanya dapat menyulitkan untuk mengamankan fondasi sistem pemasangan. Sifat geoteknik tanah harus dianalisis dengan cermat untuk menentukan jenis fondasi yang akan memberikan stabilitas terbaik.

Di daerah dengan tanah yang longgar, tumpukan heliks atau sekrup tanah dapat digunakan untuk melabuhkan struktur pemasangan dengan aman. Di medan berbatu, pisau mikro atau yayasan beton yang dibor mungkin diperlukan untuk memastikan penahan yang tepat. Insinyur juga harus mempertimbangkan risiko erosi, terutama pada lereng, dan merancang sistem untuk meminimalkan pergerakan tanah dan mempertahankan stabilitas struktural.

Kepergian beban dan getaran dinamis

Daerah pegunungan sering mengalami aktivitas seismik, yang dapat memperkenalkan beban dinamis dan getaran pada sistem pemasangan. Di daerah -daerah tersebut, desain struktural harus menjelaskan kemungkinan gempa bumi, yang dapat menyebabkan sistem bergeser atau bergeser.

Untuk mengurangi ini, sistem pemasangan dapat dirancang dengan elemen redaman tambahan atau sambungan fleksibel yang dapat menyerap energi yang dihasilkan oleh peristiwa seismik. Dengan menggabungkan fitur -fitur desain ini, sistem ini dapat menahan beban dan getaran dinamis tanpa mengorbankan integritasnya.
