Pemasangan atap pitched pv

Dari Desain ke Pemeliharaan: Atap bernada pemasangan manajemen siklus hidup penuh

Komposisi sistem pemasangan atap pitched PV
Itu pemasangan atap pitched pv biasanya terdiri dari rel, konektor, blok komponen dan basis tetap. Dibandingkan dengan sistem atap datar, pemasangan atap bernada perlu dihubungkan langsung ke struktur atap (seperti ubin, ubin baja warna, papan semen, dll.). Fungsi utamanya adalah menstabilkan komponen dan menanggung beban yang dihasilkan oleh lingkungan eksternal (seperti gaya angin, tekanan salju, dll.).
Taizhou Dongsheng New Energy Technology Co., Ltd. telah merancang berbagai solusi struktural yang berlaku berdasarkan berbagai jenis atap, seperti sistem penjepit ubin baja warna, sistem jangkar tusukan ubin semen, sistem kait ubin berlapis, dll., Untuk mencapai adaptasi yang baik dengan struktur bangunan dan memastikan operasi yang aman dan stabil jangka panjang.

Metode pemasangan dan strategi pencocokan jenis atap
Bahan dan struktur atap bernada yang berbeda memiliki persyaratan yang berbeda untuk metode pemasangan sistem pemasangan. Jenis atap umum dan metode pencocokan adalah sebagai berikut:
*Atap ubin baja berwarna
Ubin baja warna adalah bentuk atap umum untuk tanaman industri. Mereka memiliki kekuatan sedang dan mudah dibangun. Pemasangan sering diperbaiki oleh rel paduan aluminium dan klem ubin baja warna, tanpa menembus panel atap, mengurangi risiko rembesan air. Taizhou Dongsheng New Energy Technology Co., Struktur perlengkapan standar Ltd. dapat beradaptasi dengan berbagai ubin baja berwarna bergelombang dan trapesium, yang nyaman untuk pemasangan cepat di lokasi.
* Atap ubin semen
Atap ubin semen lebih umum di bangunan perumahan. Pemasangan biasanya difiksasi dengan baut ekspansi atau sekrup self-tapping di balok struktural di bawah ubin, dan dilengkapi dengan teknologi perlakuan tahan air, seperti gasket karet butil, tutup tahan air, dll. Produk kait yang dirancang oleh perusahaan dapat secara fleksibel menyesuaikan ketinggian untuk beradaptasi dengan masalah berbagai ketebalan ubin.
* Atap ubin kaca
Atap ubin kaca sangat dekoratif dan sulit dipasang. Taizhou Dongsheng New Energy Technology Co., Ltd. menggunakan metode kait berbentuk U yang tidak merusak permukaan ubin untuk menghubungkan pemasangan ke struktur dasar kayu atau beton, dan menghubungkannya ke rel pemandu melalui kait tahan angin untuk mempertimbangkan pemasangan yang stabil dan atap yang indah.

Pemilihan material dan pertimbangan stabilitas struktural
Pemasangan atap bernada memiliki persyaratan tinggi untuk kekuatan material, daya tahan dan berat. Karena keterbatasan penahan beban tertentu pada struktur atap, keseimbangan ringan dan kekuatan menjadi fokus desain.
*Bahan Paduan Aluminium: Profil Aluminium 6063-T5 digunakan di sebagian besar sistem atap baja perumahan dan warna. Mereka memiliki rasio kekuatan-terhadap-berat yang baik dan dianodisasi untuk meningkatkan ketahanan cuaca.
*Bagian Stainless Steel: Semua bagian yang bersentuhan dengan atap (seperti baut dan kait) terbuat dari 304 stainless steel untuk meningkatkan ketahanan korosi dan memperpanjang masa pakai.
*Analisis beban struktural: Tim desain menghitung tekanan angin regional dan tekanan salju melalui spesifikasi beban bangunan, dan menggabungkan faktor -faktor seperti pitched, orientasi, dan bahan atap untuk melakukan analisis mekanis dan penguatan struktural untuk memastikan stabilitas keseluruhan sistem.

Optimasi sudut dan orientasi dalam desain pemasangan
Atap pitchedd memiliki pitched tetap saat dirancang, sehingga sudut pemasangan modul fotovoltaik dipengaruhi langsung oleh atap bernada. Sudut dan orientasi kecenderungan yang tepat di berbagai daerah memiliki dampak yang signifikan pada tingkat pemanfaatan cahaya:
*Atap yang menghadap ke selatan: Ini paling cocok untuk pemasangan langsung komponen. Jika sudut kemiringan atap berada dalam kisaran 15 ° -30 °, pada dasarnya dapat memenuhi persyaratan sinar matahari di sebagian besar wilayah.
*Atap Timur-Barat: Komponen dua sisi atau solusi paving datar dapat digunakan untuk meningkatkan efisiensi pembangkit listrik secara keseluruhan melalui tata letak yang dioptimalkan.
*Atap Berbentuk Khusus: seperti atap multi-nada dan bernada berbeda, Taizhou Dongsheng New Energy Technology Co., Ltd. mengadopsi strategi tata letak zonasi dan secara mandiri merancang solusi pemasangan untuk setiap yang dilontarkan untuk memastikan kinerja keseluruhan sistem dimaksimalkan.

Tindakan tahan air dan perlindungan atap
Proses pemasangan pemasangan atap bernada melibatkan kontak langsung dengan atap, dan perlu untuk memastikan bahwa integritas lapisan tahan air tidak rusak. Taizhou Dongsheng New Energy Technology Co., Ltd. memberikan solusi tahan air yang sesuai sesuai dengan struktur atap yang berbeda:
*Bantalan penyegelan lapisan ganda dan tutup tahan air digunakan dalam fiksasi penetrasi untuk mencegah penetrasi air hujan.
*Dalam larutan non-penetrasi, struktur penjepit digunakan, dikombinasikan dengan gasket karet untuk mengurangi tekanan pada ubin dan pelat logam.
*Semua produk mengalami pengujian semprotan garam dan simulasi hujan di tempat sebelum meninggalkan pabrik untuk memastikan efek penyegelan penggunaan di luar jangka panjang.

Proses Konstruksi dan Manajemen Keselamatan
Konstruksi atap bernada lebih menantang daripada atap datar, termasuk masalah seperti operasi ketinggian tinggi, perlindungan keselamatan dan ruang operasi yang terbatas. Taizhou Dongsheng New Energy Technology Co., Ltd. mengambil langkah -langkah berikut untuk memastikan konstruksi yang lancar selama implementasi proyek:
* Penilaian Pra-Konstruksi: Melakukan survei di tempat struktur atap, bernada, dan stabilitas ubin untuk mengkonfirmasi kelayakan.
* Proses standar: Mengembangkan gambar konstruksi terpadu dan pedoman operasi untuk menghindari dislokasi komponen atau melonggarkan pemasangan karena kesalahan manusia.
* Manajemen Keselamatan: Semua installer harus dilengkapi dengan sabuk pengaman dan helm dan menerima pelatihan untuk operasi ketinggian tinggi.

Manajemen Operasi dan Pemeliharaan dan Daya Daya Sistem
Sebagai struktur dukungan dasar komponen fotovoltaik, keandalan sistem pemasangan secara langsung mempengaruhi operasi selanjutnya. Taizhou Dongsheng New Energy Technology Co., Ltd. memberi pelanggan layanan operasi dan pemeliharaan sistematis, termasuk inspeksi reguler, inspeksi ketat baut, inspeksi anti-korosi, dll.:
* Penyesuaian atau bala bantuan tepat waktu dapat dilakukan untuk masalah seperti tenggelamnya komponen dan pelonggaran pemasangan.
* Dengan membuat arsip sistem, mencatat data dari seluruh proses konstruksi, penerimaan, dan operasi dan pemeliharaan, yang nyaman untuk keterlacakan dan pemeliharaan di masa depan.
* Berikan saran untuk penggantian dan peningkatan aksesori untuk memperpanjang umur operasi sistem.

Solusi pemasangan atap PV untuk berbagai jenis atap

Definisi dan Klasifikasi Pemasangan PV atap bernada
Itu pemasangan atap pitched pv adalah sistem struktural yang digunakan untuk memperbaiki modul fotovoltaik di atap bernada. Menurut struktur atap yang berbeda, itu sebagian besar dapat dibagi menjadi kategori berikut:
* Sistem pemasangan atap ubin baja berwarna
* Sistem pemasangan atap ubin/ubin keramik
* Sistem pemasangan atap ubin kaca
* Beton menuangkan sistem pemasangan atap bernada
Berbagai jenis atap memiliki persyaratan yang berbeda untuk adaptasi struktural, kinerja tahan air, desain beban, dll., Jadi perlu untuk merumuskan solusi sesuai dengan kondisi setempat.

Karakteristik instalasi dan tantangan teknis
Operasi ketinggian tinggi dan keterbatasan ruang konstruksi
Konstruksi atap bernada perlu mempertimbangkan perlindungan keselamatan, ruang kerja yang terbatas, dan operasi yang sulit. Desain pemasangan harus se-modular dan ringan mungkin, mudah dipasang dengan cepat, dan mengurangi pemrosesan di tempat.
* Persyaratan bantalan struktur atap
Atap pitch umumnya memiliki batasan-batasan penahan beban tertentu, sehingga sistem pemasangan harus memenuhi persyaratan ringan dan mengurangi beban atap sambil memastikan kekuatan struktural.
* Persyaratan tahan air tinggi
Pemasangan pemasangan sering melibatkan penetrasi atap, yang bertentangan secara signifikan dengan lapisan tahan air tradisional. Cara memastikan bahwa lapisan tahan air asli tidak rusak saat memperbaiki adalah salah satu titik kunci dalam desain pemasangan atap bernada.
*Pilihan material dan titik desain struktural
Taizhou Dongsheng New Energy Technology Co., Ltd. terutama menggunakan sistem material berikut:
*Rel aluminium dan komponen pendukung
Dengan karakteristik bobot ringan, ketahanan korosi yang kuat, dan pemasangan yang mudah, cocok untuk sebagian besar jenis atap miring, terutama bangunan perumahan.
*304 baut dan kait stainless steel
Komponen yang terhubung langsung ke atap sebagian besar terbuat dari stainless steel, yang meningkatkan daya tahan jangka panjang dan ketahanan korosi dan beradaptasi dengan berbagai lingkungan iklim.
*Butyl Rubber Sealing Material dan Gasket tahan air
Digunakan untuk menyegel saat menembus atap, membantu menjaga kinerja atap yang tahan air asli dan mengurangi risiko kebocoran.

Strategi pemasangan yang cocok dengan struktur atap yang berbeda

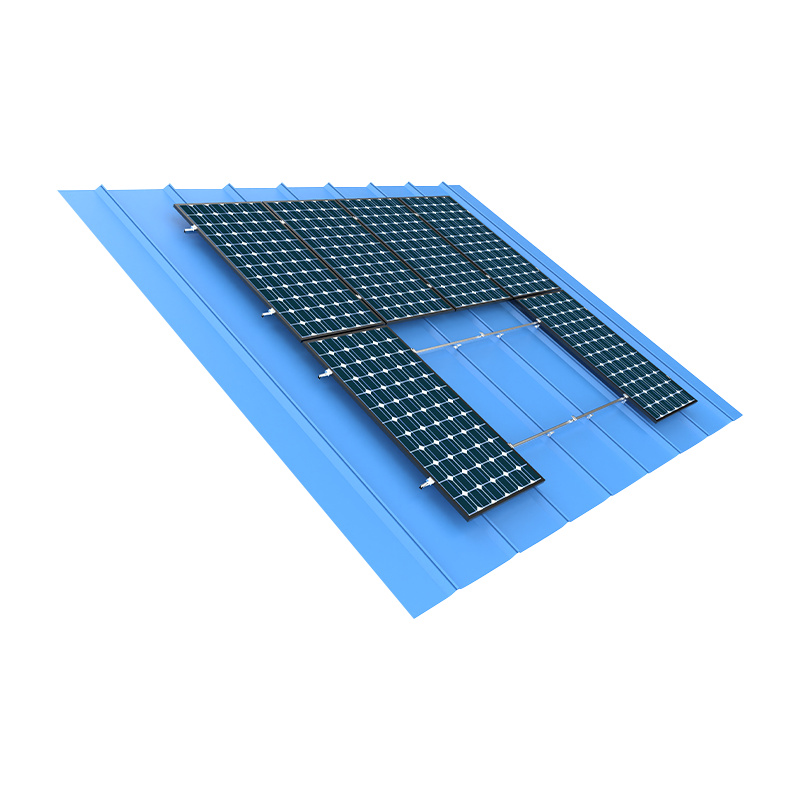

*Atap ubin baja berwarna
Tetap ke purlin dengan klem logam atau sekrup yang mengetuk sendiri tanpa menembus panel atap. Struktur pemasangan disesuaikan sesuai dengan jenis gelombang atap, dan efisiensi pemasangannya tinggi.

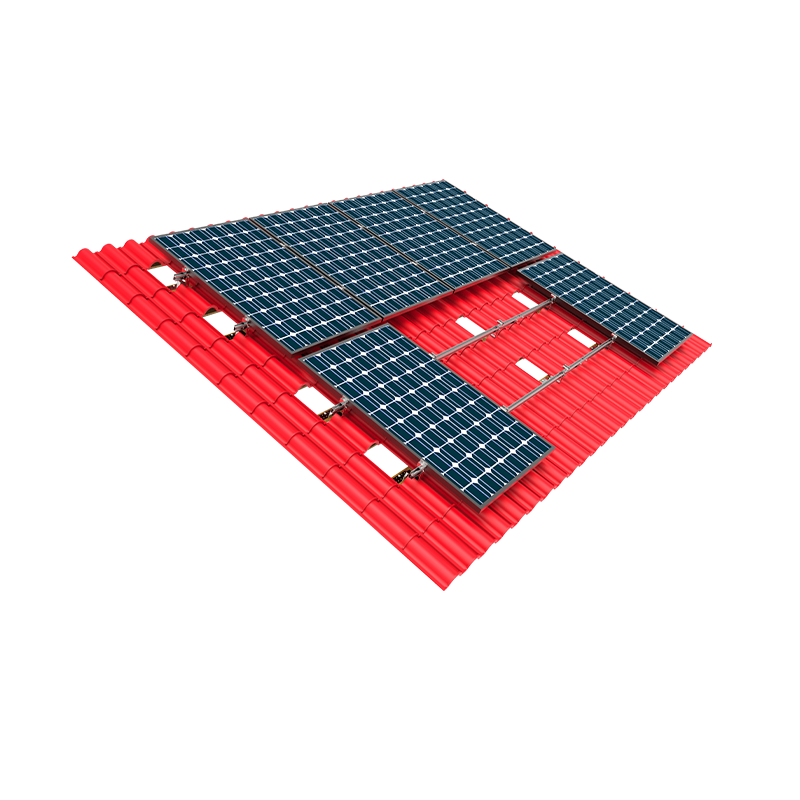

*Atap ubin semen/ubin keramik
Penting untuk mengatur kait logam di bawah ubin dan menghubungkannya ke struktur rangka atap. Ubin perlu dibongkar sebagian selama proses pemasangan, dan persyaratan yang lebih tinggi ditempatkan pada integritas atap selama konstruksi.
*Atap ubin kaca
Instalasi sulit, dan umumnya tidak disarankan untuk menembus permukaan ubin. Gunakan struktur pengait gantung untuk menghubungkan pemasangan tanpa merusak ubin.
*Atap miring cor beton
Struktur memiliki kekuatan tinggi dan dapat langsung berlabuh dengan baut ekspansi. Dikombinasikan dengan tutup tahan air dan bahan penyegelan untuk menangani posisi perforasi untuk memastikan kinerja tahan air.

Pertimbangan optimasi pemasangan kecenderungan dan orientasi
Atap miring itu sendiri memiliki desain kecenderungan, dan pemasangan perlu menyesuaikan pengaturan komponen sesuai dengan atap yang bernada:
*Atap yang menghadap ke selatan: Secara langsung memasang panel fotovoltaik di sepanjang bernada, dan menggunakan pitched yang ada untuk meningkatkan efisiensi pembangkit listrik.
*Atap Timur-Barat: Pertimbangkan menggunakan tata letak bernada ganda atau komponen dua sisi untuk meningkatkan pemanfaatan cahaya.
*Orientasi tidak teratur: Perusahaan dapat memberikan desain yang disesuaikan dan menyesuaikan sudut sesuai dengan posisi aktual untuk mengkompensasi kecenderungan komponen yang tidak mencukupi.
Taizhou Dongsheng New Energy Technology Co., Ltd. memperkenalkan alat simulasi pencahayaan arsitektur dalam desain sistem untuk membantu dalam mengoptimalkan pengaturan pemasangan dan kombinasi orientasi untuk meningkatkan efisiensi pembangkit listrik sepanjang tahun.

Proses implementasi proyek dan dukungan teknis
Sistem fotovoltaik atap miring perlu secara komprehensif mempertimbangkan karakteristik bangunan dan kondisi lokasi dari desain hingga konstruksi. Perusahaan biasanya mengimplementasikan proyek dalam langkah -langkah berikut:
* Survei pengukuran dan atap di tempat
Melalui pemetaan drone atau pengukuran manual, data utama seperti nada, orientasi, dan jarak purlin dikuasai.
* Perhitungan Struktural dan Desain Skema
Analisis gaya struktural dilakukan berdasarkan parameter seperti tekanan angin lokal, beban salju, dan kekuatan struktur atap.
* Pemasangan pemasangan dan output menggambar
Cocokkan komponen pemasangan dan output gambar konstruksi standar dan daftar material untuk mendukung pelanggan atau pemasang untuk melakukan konstruksi yang efisien.

Panduan Instalasi dan Dukungan Teknis Jarak Jauh
Berikan video panduan konstruksi, pelatihan teknis jarak jauh atau panduan teknis di tempat untuk membantu pelanggan menyelesaikan instalasi sesuai dengan standar.
* Rekomendasi pasca-inspeksi dan pemeliharaan
Membangun basis data proyek dan secara teratur merekomendasikan pekerjaan pemeliharaan dasar seperti pengetatan sekrup, inspeksi titik koneksi, dan inspeksi lapisan anti-korosi.

Pemeliharaan Sistem dan Jaminan Operasi
Pemeliharaan Dudukan atap bernada lebih sulit, sehingga desain awal dan pemilihan material sangat penting. Perusahaan merekomendasikan agar pelanggan secara teratur memeriksa barang -barang berikut:
*Apakah titik koneksi longgar atau berkarat;
*Apakah lapisan tahan air pada penetrasi atap sudah tua atau rusak;
*Apakah permukaan pemasangan jelas dideformasi atau rusak dengan paksa;
*Apakah pengaturan komponen diimbangi atau tergelincir.
Dengan membuat file operasi dan pemeliharaan dan rencana inspeksi, pelanggan dapat secara efektif memperluas siklus hidup sistem dan memastikan efisiensi pembangkit listrik yang stabil.
