Sistem Pemasangan Atap PV

Ide Desain dan Praktik Rekayasa Sistem Pemasangan PV Atap Dalam Fotovoltaik Terdistribusi

Peran dan penentuan posisi fungsional sistem pemasangan atap PV
Braket fotovoltaik atap tidak hanya berfungsi sebagai platform pemasangan untuk modul fotovoltaik, tetapi juga perlu memenuhi fungsi inti berikut:
*Fiksasi Struktural: Memperbaiki modul fotovoltaik secara andal pada permukaan atap untuk mencegah perpindahan atau jatuh yang disebabkan oleh kekuatan eksternal seperti beban angin dan beban salju;
*Penyesuaian sudut: Dengan mengatur sudut dan arah kemiringan secara wajar, efisiensi penerima cahaya ditingkatkan, sehingga meningkatkan pembangkit listrik;
*Beradaptasi dengan struktur atap: atasi dengan bentuk atap yang berbeda seperti beton, ubin baja warna, ubin kaca, dll., Untuk mencapai koneksi yang stabil;
*Anti-Sereepage dan Anti-korosi: Pastikan atapnya tidak rusak dan tahan korosi dan oksidasi di lingkungan luar jangka panjang;
*Mudah dipasang dan dipelihara: Desain struktural harus memperhitungkan efisiensi perakitan di tempat dan kenyamanan operasi dan pemeliharaan kemudian.
Dongsheng Energi Baru menggunakan Sistem Pemasangan Atap PV Sebagai unit pendukung dasar, dan merancangnya dari berbagai dimensi kinerja struktural, teknologi material dan lingkungan penggunaan, berusaha untuk mencapai keseimbangan antara keselamatan dan ekonomi sistem secara keseluruhan.

Desain klasifikasi sistem untuk berbagai jenis atap
Karena perbedaan yang signifikan dalam struktur atap, sistem braket perlu diklasifikasikan dalam adegan di awal desain. Taizhou Dongsheng Energi Baru telah membentuk sistem solusi braket untuk jenis atap khas berikut:

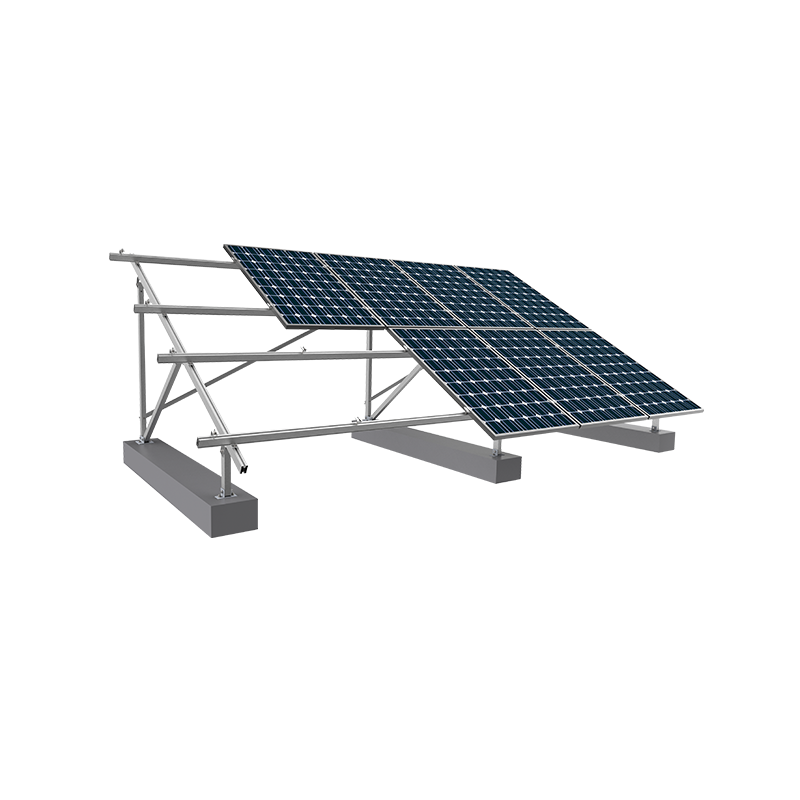

Sistem braket atap datar beton
* Dua struktur, diperbaiki dan dapat disesuaikan: menggunakan penyeimbang dermaga semen, pemasangan baut ekspansi atau penguatan baut jangkar kimia;
* Desain terintegrasi struktur balok basis dan diagonal: stabilitas yang ditingkatkan;
* Cocok untuk kecenderungan yang menghadap ke selatan yang optimal: Maksimalkan pemanfaatan cahaya.
Sistem braket atap ubin warna
* Solusi Koneksi Jenis Klamp: Hindari melubangi atap dan mengurangi risiko kebocoran air;
* Kombinasi modular balok horizontal dan vertikal: nyaman bagi pekerja untuk berkumpul dengan cepat;
* Bahan ringan: Kurangi beban di atap sambil memperhitungkan keamanan struktural.

Sistem pemasangan atap ubin pv
* Desain Penetapan Jenis Kait: Beradaptasi dengan jenis ubin yang berbeda seperti ubin kaca, ubin hijau kecil, dll.;
* Metode Dukungan Titik: Lindungi struktur atap asli dan tingkatkan kapasitas ventilasi;
* Pencocokan bagian struktural tahan air: Mengurangi risiko penetrasi air hujan.
Setiap sistem disesuaikan sesuai dengan struktur atap yang sebenarnya, tekanan angin lokasi geografis, kepadatan instalasi dan kondisi lainnya untuk memastikan keselamatan dan masa pakai proyek.

Teknologi Material dan Desain Perlindungan Permukaan
Braket atap terpapar ke lingkungan eksternal untuk waktu yang lama, dan faktor -faktor seperti angin, hujan, sinar ultraviolet dan polusi dapat dengan mudah menyebabkan korosi dan penuaan. Oleh karena itu, keandalan bahan dan perlakuan permukaan secara langsung mempengaruhi umur sistem. Dongsheng Energi Baru mengadopsi standar berikut dalam seleksi dan proses material:
*Braket paduan aluminium (6005-T5): Ini memiliki karakteristik kekuatan tinggi, bobot ringan, ketahanan korosi, dll., Cocok untuk persyaratan beban ringan atap;
*Baja galvanis hot-dip: biasa digunakan dalam sistem atap industri yang membutuhkan kekuatan yang lebih tinggi, dan ketebalan lapisan galvanis memenuhi persyaratan anti-korosi standar nasional;
*Konektor stainless steel: Digunakan untuk baut, kait, klem, dan bagian lain untuk memastikan koneksi yang stabil;
*Perawatan anodisasi/proses galvanisasi hot-dip: Perpanjang umur resistensi korosi permukaan, terutama cocok untuk tepi laut, kelembaban tinggi dan area lainnya.
Semua bahan Taizhou Dongsheng Energi Baru telah melewati sertifikasi sistem kualitas ISO, dan inspeksi material yang masuk dan mekanisme kontrol batch telah ditetapkan untuk memastikan konsistensi produk.

Konsep Desain Terintegrasi: Dari Survei Pendahuluan hingga Pemeliharaan Berakhir
Dongsheng Energi Baru menganut konsep layanan terintegrasi dalam sistem pendukung atap, yang mencakup seluruh proses siklus hidup pendukung fotovoltaik:
Tahap Pendahuluan: Survei dan Analisis Struktural
* Dapatkan diagram struktur atap, material, dan kapasitas dewan melalui survei lapangan di tempat;
* Gabungkan tekanan angin dan data beban salju untuk melakukan simulasi struktural dan analisis kekuatan;
* Gambar konstruksi output, buku perhitungan beban dan tagihan bahan.
Tahap jangka menengah: panduan penawaran dan pemasangan
* Menyediakan sistem pendukung modular yang telah dirakit sebelumnya untuk mengurangi kesulitan perakitan manual di lokasi;
* Paket dan pasokan sesuai dengan lokasi konstruksi untuk meningkatkan efisiensi tata letak;
* Memberikan panduan teknis jarak jauh atau pengiriman insinyur di tempat untuk membantu unit konstruksi dalam berhasil menyelesaikan perakitan.
Tahap Akhir: Dukungan Inspeksi dan Pemeliharaan Sistem
* Memberikan saran inspeksi struktural reguler;
* Mengusulkan siklus pemeliharaan dan metode pemeliharaan untuk berbagai bahan dan metode koneksi;
* Menetapkan file teknis pelanggan untuk memfasilitasi penelusuran dan penggantian komponen selanjutnya.

Praktik Proyek dan Umpan Balik Pelanggan untuk Mengumpulkan Pengalaman
Sejak didirikan pada tahun 2009, Taizhou Dongsheng New Energy telah melakukan ribuan proyek fotovoltaik atap di dalam dan luar negeri, termasuk:
*Proyek Photovoltaic Rooftop Taman Industri;
*Atap matahari bangunan umum seperti sekolah dan rumah sakit;
*Proyek fotovoltaik terdistribusi perumahan;
*Solusi braket khusus untuk proyek atap di luar negeri.
Melalui verifikasi teknik yang sebenarnya, Dongsheng terus meningkatkan standar desain, meningkatkan efisiensi pemasangan, dan rasio material yang dioptimalkan dan struktur koneksi, membentuk satu set lengkap desain dan sistem konstruksi yang dapat diskalakan.

Tren masa depan dan arah optimisasi sistem
Dengan peningkatan berkelanjutan dalam kebijakan fotovoltaik terdistribusi dan peningkatan membangun standar hemat energi, sistem braket fotovoltaik atap menunjukkan tren pengembangan berikut:
*Pengembangan ringan: Mengurangi berat struktural melalui bahan paduan baru atau bahan komposit berkekuatan tinggi;
*Platform Seleksi Cerdas: Seleksi braket di masa depan akan bergantung pada model bangunan digital dan perangkat lunak simulasi beban untuk secara otomatis menghasilkan desain struktural;
*Desain Terpadu dengan Struktur Bangunan: Sistem BIPV membutuhkan kurung untuk memperhitungkan baik estetika dan kemampuan tahan air;
*Produksi dan daur ulang hijau: Daur ulang material dan teknologi manufaktur hijau akan menjadi masalah yang muncul.
Taizhou Dongsheng New Energy terus berinvestasi dalam penelitian dan pengembangan, dan terus mengoptimalkan keandalan sistem, kemampuan beradaptasi, dan kenyamanan instalasi untuk mendukung implementasi proyek atap yang lebih beragam.

Cara menyeimbangkan efisiensi pemasangan dan keamanan operasi di sistem pemasangan PV atap

Definisi dan fungsi sistem pemasangan atap PV
Itu Sistem Pemasangan Atap PV adalah struktur instalasi yang memperbaiki modul sel surya di atap. Fungsi dasarnya meliputi:
*Memperbaiki dan Fungsi Pendukung: Memastikan stabilitas struktural modul fotovoltaik di bawah kondisi alami seperti beban angin dan beban salju;
*Fungsi Optimasi Sudut: Meningkatkan efisiensi penerima cahaya dengan menyesuaikan kecenderungan modul;
*Fungsi Perlindungan Struktural: Mengurangi kerusakan lingkungan eksternal ke sistem fotovoltaik dan memastikan operasi jangka panjang;
*Kooperatif Bangunan Adaptasi: Desain braket perlu sepenuhnya mempertimbangkan faktor-faktor seperti bahan bangunan, kapasitas penahan beban dan struktur drainase.
Sistem Braket Atap Dongsheng New Energy memperhitungkan faktor-faktor seperti mekanika struktural, efisiensi pembangkit listrik fotovoltaik, dan kenyamanan konstruksi di tempat, dan mempromosikannya untuk membentuk solusi sistematis dalam beberapa aplikasi atap.

Solusi sistem braket yang sesuai dengan jenis atap yang berbeda
Atap beragam, dan struktur bangunan yang berbeda memiliki persyaratan desain yang berbeda untuk kurung. Dongsheng Energi Baru menggabungkan bahan atap dan persyaratan beban untuk memberikan solusi sistem braket khas berikut:
Sistem braket atap datar beton
*Struktur tetap terutama digunakan, dan baut ekspansi sering digunakan untuk penahan atau dermaga penyeimbang untuk memperbaiki;
*Sudut antara braket dan komponen dapat disesuaikan, yang cocok untuk tata letak kecenderungan yang menghadap ke selatan;
*Pertimbangan desain tahan angin, sesuai dengan metode pengaturan array komponen koefisien beban angin;
*Cocok untuk taman industri, gedung perkantoran dan atap bangunan umum, nyaman untuk pemasangan skala besar.
Sistem braket atap ubin berwarna
*Gunakan klem khusus agar sesuai dengan ubin bergelombang untuk menghindari menembus struktur atap dan mengurangi risiko kebocoran air;
*Desain modular balok dan balok longitudinal cocok untuk ubin spesifikasi yang berbeda;
*Cocok untuk bangunan struktur baja ringan seperti pabrik dan gudang logistik, dengan persyaratan rendah untuk bantalan beban atap.
Sistem braket atap ubin/ubin
*Sistem Instalasi Kait yang Disesuaikan untuk mencapai koneksi yang stabil dengan ubin;
*Dukungan kontak titik digunakan untuk mengurangi kerusakan pada ubin asli;
*Tindakan tahan air diperlukan untuk memastikan bahwa kinerja atap yang tahan air secara keseluruhan tidak berkurang setelah komponen dipasang.
Dongsheng Energi Baru memastikan bahwa berbagai jenis atap dapat cocok dengan sistem braket yang sesuai melalui survei di tempat dan desain yang disesuaikan, meningkatkan kemampuan adaptasi instalasi dan stabilitas sistem.

Titik desain material dan struktural
Kurung atap terpapar lingkungan luar untuk waktu yang lama dan harus memiliki sifat dasar resistensi korosi, resistensi penuaan dan kekuatan tinggi. Dongsheng Energi Baru menganut prinsip -prinsip berikut dalam desain material dan struktural:
Standar Seleksi Standar
Kurung Paduan Aluminium (seperti 6005-T5): Cocok untuk atap yang peka terhadap berat badan dengan ketahanan korosi yang kuat;
Braket baja karbon galvanis hot-dip: Cocok untuk adegan yang membutuhkan ketahanan beban angin tinggi dan kekakuan tinggi;
Pengencang stainless steel (seperti 304/316): Tingkatkan ketahanan korosi konektor di lingkungan kelembaban tinggi.

Perlakuan permukaan dan desain resistensi korosi
*Anodisasi (untuk paduan aluminium) atau galvanisasi hot-dip (untuk baja);
*Ketebalan lapisan standar dikendalikan dalam kisaran 60-80μm untuk meningkatkan periode resistensi korosi;
*Desain cincin penyegelan baut dan konektor untuk mencegah air hujan menembus dan merusak dasar sekrup.
Melalui pemilihan bahan ilmiah dan desain perlindungan struktural, masa pakai sistem braket dapat mencapai lebih dari 20 tahun, yang pada dasarnya cocok dengan siklus operasi modul fotovoltaik.

Proses Layanan Sistem Terpadu
Dongsheng Energi Baru tidak hanya menyediakan produk, tetapi juga membangun sistem layanan terintegrasi yang mencakup seluruh siklus proyek, membentuk dukungan loop tertutup dari perencanaan awal hingga pemeliharaan selanjutnya:
Survei situs dan perumusan rencana
*Dikombinasikan dengan gambar struktur atap dan data yang diukur;
*Melakukan tekanan angin, perhitungan beban salju dan simulasi kecenderungan;
*Tata letak braket output dan gambar konstruksi.
Pencocokan material dan panduan konstruksi
*Semua komponen diberi nomor dan diklasifikasikan sebelum meninggalkan pabrik;
*Menyediakan manual instalasi terperinci dan saran konstruksi di tempat;
*Kirim insinyur ke situs untuk memandu proses pemasangan bila perlu.
Pengoperasian dan Pemeliharaan dan Dukungan Purna Jual
*Memberikan saran inspeksi dan pemeliharaan harian;
*Sepenuhnya memasok suku cadang dan mendukung penggantian cepat;
*Menetapkan file proyek pelanggan untuk memfasilitasi pelacakan teknis jangka panjang dan analisis umpan balik.
Dongsheng Energi baru bergantung pada pengalaman proyek selama bertahun -tahun untuk memperluas sistem braket atap dari "pasokan produk tunggal" menjadi "pengiriman keseluruhan" untuk mengurangi biaya koordinasi proyek bagi pelanggan.

Akumulasi kasus praktik proyek dan umpan balik teknis
Dongsheng Energi Baru telah berpartisipasi dalam sejumlah besar proyek aktual, yang meliput:
*Atap pabrik industri di Jiangsu, Anhui, Shandong dan daerah lainnya;
*Proyek instalasi atap fotovoltaik di daerah perumahan perkotaan;
*Proyek pembangkit listrik tenaga surya di atap bangunan publik;
*Pasokan komponen braket atap ekspor dalam pesanan luar negeri.
Data praktis ini memberikan dukungan data dan umpan balik teknis bagi Dongsheng untuk terus mengoptimalkan solusi desain, meningkatkan detail proses, dan meningkatkan kemampuan adaptasi di tempat.

Tren pengembangan sistem braket atap
Dengan ekspansi berkelanjutan dari pasar fotovoltaik dan evolusi spesifikasi bangunan yang berkelanjutan, sistem braket atap menunjukkan tren berikut:
*Integrasi Struktural: Di masa depan, braket akan dibentuk secara integral dengan bahan bangunan atap untuk mengurangi biaya pemasangan kemudian;
*Industrialisasi perakitan: Meningkatkan efisiensi perakitan melalui produksi standar dan modular;
*Platform Desain Cerdas: Gunakan model digital dan sistem BIM untuk seleksi otomatis dan analisis mekanis;
*Konsep manufaktur hijau: Mempromosikan penggunaan bahan yang dapat didaur ulang dan menanggapi kebijakan perlindungan lingkungan.
*Dongsheng Energi Baru secara aktif mengeksplorasi bahan -bahan baru dan iterasi desain struktural untuk membuat pengaturan awal untuk menanggapi perubahan pasar.
