Sistem Pemasangan PV Ground

Penjelasan lengkap tentang logika konstruksi dan metode pemasangan sistem pemasangan PV tanah

Definisi Dasar dan Lingkup Aplikasi Sistem Pemasangan PV Tanah
Sistem Pemasangan PV Ground Mengacu pada sistem struktur bantalan beban yang digunakan untuk membangun pembangkit listrik fotovoltaik di lingkungan permukaan, yang digunakan untuk mendukung panel surya dan memperbaikinya pada sudut dan posisi yang telah ditentukan untuk mencapai operasi pembangkit listrik fotovoltaik yang stabil dan efisien. Lingkup aplikasinya mencakup berbagai skenario seperti pembangkit listrik yang terpusat besar, proyek -proyek terdistribusi darat, pembukuan tandus dan pengembangan tanah limbah, fotovoltaik komposit pertanian, pembangkit listrik manajemen lereng, dan pemanfaatan lahan kosong taman industri.
Dukungan fotovoltaik tanah telah menjadi metode pemasangan utama untuk pembangkit listrik fotovoltaik besar karena tata letaknya yang fleksibel, kapasitas sistem yang besar, dan pemeliharaan yang mudah. Dibandingkan dengan sistem kecil seperti atap dan balkon, penyangga tanah memiliki persyaratan teknis yang lebih tinggi dalam desain struktural, kontrol keselamatan, dan pemilihan material.

Yayasan Teknis dan Kemampuan Teknik Energi Baru Taizhou Dongsheng
Taizhou Dongsheng New Energy telah lama berkomitmen untuk penelitian dan layanan pengembangan, manufaktur dan pemasangan sistem pendukung pembangkit listrik tenaga fotovoltaik terdistribusi. Perusahaan ini memiliki tim penelitian dan pengembangan dengan latar belakang teknik dan kemampuan desain struktural. Sistem produk telah lulus sertifikasi sistem manajemen kualitas ISO dan memiliki sejumlah paten dan paten konektor yang terkait dengan dukungan fotovoltaik.
Dalam hal sistem pemasangan PV tanah, Dongsheng New Energy telah mengumpulkan pengalaman yang kaya dalam desain dan pemasangan proyek. Ini dapat memberikan pelanggan solusi yang disesuaikan, modular, dan sangat mudah beradaptasi sesuai dengan medan yang berbeda, kondisi geologi dan lingkungan iklim, yang mencakup seluruh proses survei, desain, manufaktur, transportasi, instalasi dan layanan pasca-pemeliharaan.

Jenis Struktural Pemasangan PV Ground
1. Sistem pemasangan tetap
Jenis tetap adalah tipe struktural yang paling banyak digunakan saat ini. Sudut kemiringan pemasangan diperbaiki dan tidak berubah, yang cocok untuk daerah dengan lahan terbuka dan sumber daya cahaya yang relatif stabil. Keuntungannya adalah struktur yang stabil, biaya yang dapat dikendalikan dan pemeliharaan sederhana. Menurut kondisi medan yang berbeda, itu dapat dibagi menjadi pengaturan yang menghadap ke selatan, pengaturan timur-barat atau desain baris ganda.
2. Sistem pemasangan sudut yang dapat disesuaikan
Jenis pemasangan ini mendukung penyesuaian musiman sudut kemiringan komponen dengan cara manual atau mekanis, sehingga dapat beradaptasi dengan perubahan sudut ketinggian matahari dan meningkatkan efisiensi pembangkit listrik sepanjang tahun. Sangat cocok untuk konstruksi di daerah lintang menengah dan tinggi, terutama di daerah dengan perbedaan besar antara musim dingin dan musim panas, dan memiliki nilai aplikasi yang tinggi.
3. Sistem Pemasangan Pelacakan (sumbu tunggal/sumbu ganda)
Sistem pemasangan pelacakan menggerakkan komponen fotovoltaik untuk diputar dengan lintasan matahari melalui mekanisme listrik untuk memaksimalkan efisiensi penangkapan cahaya. Meskipun investasi awal sistem tinggi, efisiensi pembangkit listrik dapat ditingkatkan lebih dari 15%. Sistem ini lebih cocok untuk pembangkit listrik terpusat besar dan perlu dipertimbangkan dalam kombinasi dengan kecepatan angin medan dan kondisi akses jaringan.

Komposisi material dan persyaratan kinerja
Dongsheng Energi Baru terutama menggunakan konfigurasi material berikut dalam sistem pendukung tanah:
*Profil baja karbon galvanis hot-dip: ia memiliki karakteristik kekuatan tinggi, ketahanan korosi, dan stabilitas konstruksi yang kuat, dan cocok untuk berbagai lingkungan geologis dan iklim yang kompleks.
*Profil Paduan Aluminium (bagian dari proyek): Ini digunakan di daerah dengan geologi yang stabil dan persyaratan bobot tinggi, yang nyaman untuk transportasi dan perakitan.
*Pengencang dan konektor stainless steel: Pastikan ketahanan korosi dan kekuatan struktural bagian koneksi selama operasi jangka panjang sistem.
*Foundation atau pondasi tiang sekrup terkubur: Pilih bentuk fondasi sesuai dengan struktur tanah dan persyaratan beban. Yang pertama memiliki stabilitas yang baik dan yang terakhir memiliki efisiensi konstruksi yang tinggi.
Desain sistem pendukung harus secara ketat memeriksa beban sesuai dengan parameter lingkungan setempat seperti tekanan angin, tekanan salju, dan intensitas gempa untuk memenuhi persyaratan keamanan, daya tahan dan stabilitas struktural dari operasi jangka panjang.

Jenis dasar dan lingkungan yang dapat beradaptasi
Sistem pendukung tanah yang berbeda membutuhkan bentuk fondasi yang berbeda untuk memastikan stabilitas struktur keseluruhan:
1. Foundation Beton
Berlaku untuk area proyek dengan fondasi yang kuat dan sumber daya lahan jangka panjang. Periode konstruksi panjang, tetapi strukturnya stabil dan memiliki ketahanan cuaca yang baik.
2. Foundation tiang sekrup
Itu digerakkan ke tanah oleh sekrup mekanis, dengan periode konstruksi yang singkat. Ini cocok untuk proyek dengan geologi lunak atau persyaratan gangguan tanah rendah. Mudah dibongkar atau disesuaikan nanti.
3. Foundation Anchor atau Colom
Ini banyak digunakan di lereng, gunung atau proyek sementara. Ini dapat diatur secara fleksibel sesuai dengan perbedaan ketinggian medan untuk mengurangi biaya peringkat lahan.
Dongsheng New Energy dapat menyesuaikan jenis dasar sesuai dengan sifat penggunaan lahan dan siklus investasi pelanggan, dengan mempertimbangkan kenyamanan konstruksi dan keandalan sistem.
Proses pemasangan sistem dan kontrol konstruksi
1. Survei situs dan analisis medan
Sebelum konstruksi, pengukuran terperinci dan evaluasi geologis dari lokasi proyek diperlukan untuk mengumpulkan informasi seperti perbedaan ketinggian medan, jenis tanah, dan data hidrologi.
2. Desain Struktural dan Optimalisasi Tata Letak
Menurut prinsip -prinsip desain seperti ukuran komponen, kabel kabel, tata letak inverter, dll., Gambar tata letak dan koordinat penentuan posisi pondasi diformulasikan untuk mengoptimalkan orientasi dan jarak komponen.
3. Pemasangan komponen dan koneksi struktural
Setelah bahan pemasangan tiba di lokasi, konstruksi pondasi dan perakitan struktural dilakukan. Dongsheng Energi Baru mengadopsi desain struktural modular, yang dapat sangat meningkatkan efisiensi perakitan di tempat.
4. Inspeksi Kualitas dan Verifikasi Mekanik
Selama proses konstruksi, deteksi kekuatan simpul, inspeksi vertikalitas, konfirmasi pengobatan anti-korosi dan tautan lainnya dilakukan untuk memastikan bahwa akurasi struktural secara keseluruhan dan sifat mekanik memenuhi persyaratan desain.

Poin-poin penting untuk pasca-pemeliharaan dan pengoperasian sistem pemasangan PV tanah
Meskipun struktur sistem pemasangan tanah stabil, untuk memastikan operasi jangka panjang dari sistem fotovoltaik, pekerjaan pemeliharaan berikut masih perlu dilakukan secara teratur:
*Secara teratur periksa apakah konektor longgar atau terkorosi;
*Bersihkan puing -puing di permukaan komponen untuk mencegah obstruksi;
*Periksa apakah keadaan horizontal dan vertikal keseluruhan pemasangan telah berubah;
*Memantau dan menangani kondisi abnormal seperti akumulasi air dan pemukiman di fondasi;
*Melakukan inspeksi khusus setelah badai, es dan salju untuk mencegah perpindahan struktural atau kerusakan lokal.
Setelah proyek dikirimkan, Dongsheng New Energy dapat menyediakan paket layanan pemeliharaan opsional untuk membantu pelanggan dalam membangun sistem operasi dan pemeliharaan yang lengkap.

Kasus aplikasi dan umpan balik efek lapangan
Dongsheng New Energy telah membangun beberapa proyek dukungan fotovoltaik tanah di Jiangsu, Anhui, Hebei, Shandong, Yunnan, Asia Tenggara dan wilayah lainnya, yang meliputi:
* Taman Industri dan Komersial Taman Pemanfaatan Tenaga Tanah Lahan;

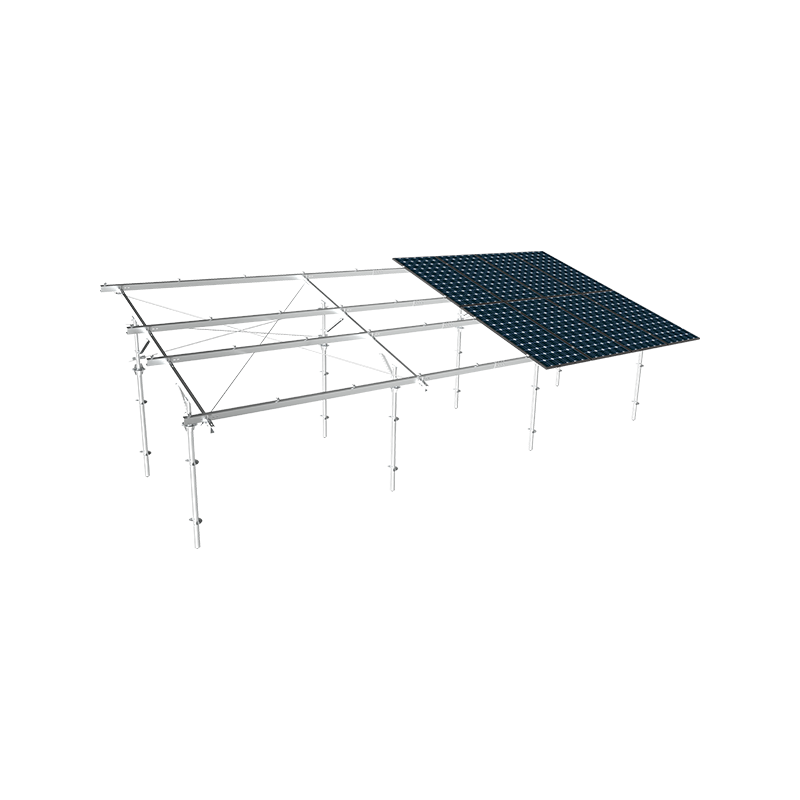

* Sistem pendukung rumah kaca pelengkap fotovoltasi pertanian;
* Struktur pendukung tahan korosi di lingkungan khusus seperti gurun dan flat pasang surut;
Platform dukungan fleksibel yang mendukung sistem penyimpanan energi terdistribusi. Umpan balik pengguna menunjukkan bahwa jenis sistem ini memiliki operasi yang stabil, struktur yang tahan lama, kemampuan beradaptasi dengan berbagai kondisi iklim, dan kemampuan pengendalian investasi yang kuat dan kemampuan jaminan pendapatan daya.

Arah pengembangan dan tren teknologi di masa depan
Arah pengembangan Sistem Pemasangan PV Ground menjadi semakin beragam, dan jalur teknis berikut akan difokuskan di masa depan:
* Desain optimasi struktur ringan: mengurangi biaya material dan biaya transportasi sambil memastikan keamanan penahan beban;
* Kombinasi Sistem Pelacakan Cerdas: Mengintegrasikan algoritma AI dan sensor lingkungan untuk mencapai pelacakan cahaya otomatis pada sudut komponen;
* Integrasi Struktur dan Pertanian: Mempromosikan desain pemasangan multifungsi yang menggabungkan pertanian dengan pembangkit listrik;
* Penggunaan bahan yang dapat didaur ulang: Gunakan aluminium yang dapat didaur ulang atau baja daur ulang untuk mengurangi emisi karbon;
* Solusi Integrasi Terpadu: Sistem dan komponen pemasangan, penyimpanan energi, inverter, sistem kabel dirancang dan dikirim dengan cara yang terpadu.

Jalur Konstruksi dan Optimalisasi Sistem Pemasangan PV Tanah Beradaptasi ke Berbagai Medan

Fungsi Dasar dan Komposisi Sistem Pemasangan PV Tanah
Itu Sistem Pemasangan PV Ground Melakukan tugas-tugas penting untuk memperbaiki modul fotovoltaik, memuat beban angin, beban salju, dan bobot diri. Ini terutama terdiri dari struktur pondasi, kolom, balok, konektor dan rel pemasangan. Desainnya tidak hanya harus memenuhi persyaratan kekuatan dan stabilitas struktural, tetapi juga mempertimbangkan efisiensi konstruksi, biaya material, metode transportasi dan kenyamanan pemeliharaan selanjutnya. Jenis dukungan umum termasuk dukungan kemiringan tetap, dukungan yang dapat disesuaikan dan dukungan pelacakan. Pilihan spesifik perlu dievaluasi secara komprehensif berdasarkan lokasi geografis, kondisi iklim, kapasitas proyek dan formulir penggunaan lahan.

Dampak berbagai medan pada pembangunan sistem pendukung fotovoltaik
Persyaratan konstruksi pembangkit listrik fotovoltaik tanah di berbagai medan berbeda, dan persyaratan teknis yang dibedakan diajukan untuk sistem pendukung:
1. Medan datar
Cocok untuk pondasi tiang konvensional dan konstruksi mekanis skala besar. Strukturnya relatif standar, dan aluminium paduan atau struktur baja galvanis hot-dip dapat digunakan. Kontrol biaya relatif mudah dan efisiensi pemasangan tinggi.
2. Medan berbukit dan miring
Medannya bergelombang, yang menempatkan persyaratan lebih tinggi pada kemampuan penyesuaian dan kombinasi modular dari sistem pendukung. Biasanya, kolom yang dapat disesuaikan, balok dengan ketinggian yang berbeda dan unit fondasi terpisah digunakan. Ketinggian braket perlu disesuaikan sesuai dengan medan untuk menghindari obstruksi dan efek bayangan.

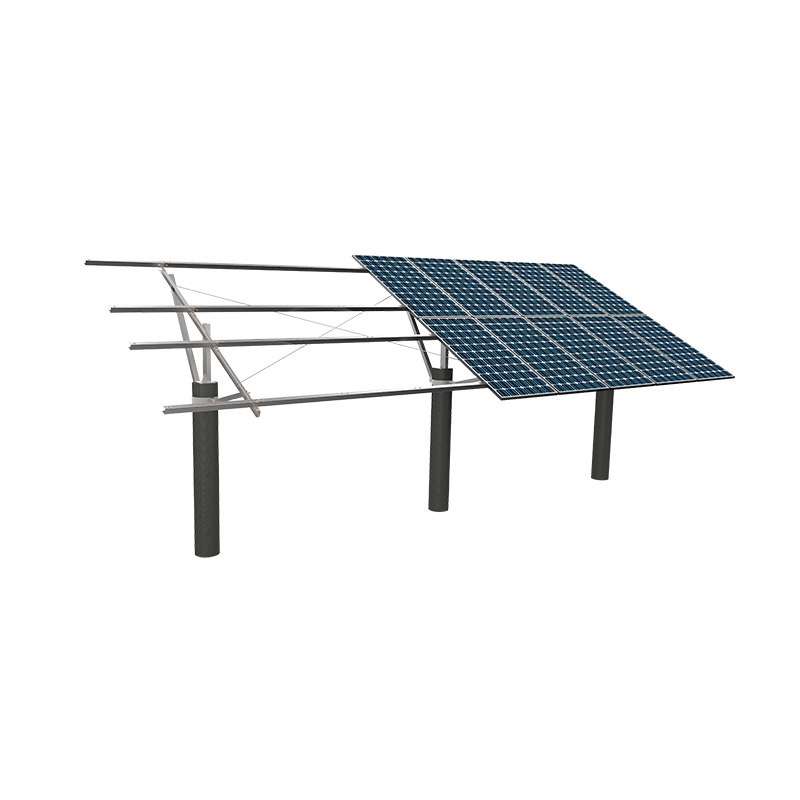

3. Gurun dan Gobi
Angin dan pasir kuat, dan braket perlu memiliki ketahanan angin yang kencang. Yayasan ini sering mengadopsi tumpukan cast-in-place, fondasi jangkar dan bentuk lainnya. Strukturnya harus sederhana dan padat untuk mengurangi ketahanan angin dan akumulasi debu.
4. Saline dan daerah lembab
Bahan yang sangat anti korosi seperti baja galvanis hot-dip atau komponen stainless steel perlu dipilih. Desain struktural perlu mempertimbangkan resistensi kelembaban, drainase, dan korosi tanah untuk memperpanjang masa pakai sistem.

Poin-poin penting dari desain struktural adaptif medan
1. Pencocokan Desain Yayasan
Di berbagai medan, pemilihan yang wajar dari perawatan pondasi dan bentuk pondasi adalah kunci untuk memastikan stabilitas sistem braket. Taizhou Dongsheng New Energy Technology Co., Ltd. Menggabungkan data survei geologi dari lokasi proyek untuk memberi pelanggan berbagai bentuk pondasi seperti tumpukan spiral, tumpukan beton, tumpukan palu atau baut jangkar yang telah dikubur untuk beradaptasi dengan perbedaan dalam ketebalan batuan, permukaan air tanah dan kapasitas bantalan.
2. Kombinasi modular dan mekanisme penyesuaian
Untuk mencapai instalasi yang cepat dan adaptasi struktural, kurung multi-terrain sering mengadopsi struktur kombinasi modular. Komponen dari berbagai ukuran dan sudut dapat dirakit secara fleksibel di lokasi untuk memastikan bahwa tanda kurung diatur secara stabil di medan dengan lereng yang bervariasi dan medan yang tidak rata. Penggunaan mekanisme penyesuaian seperti kolom yang dapat ditarik dan konektor baja sudut berpori membantu mencapai keseragaman horizontal dari array komponen.
3. Kecenderungan dan Optimalisasi Orientasi
Di bawah pembatasan medan, kecenderungan dan orientasi kurung tetap mungkin tidak diatur secara seragam. Melalui simulasi perangkat lunak tata letak di tempat dan optimasi tata letak komponen, naungan dapat dikurangi secara efektif dan efisiensi sistem secara keseluruhan dapat ditingkatkan. Dongsheng biasanya menggunakan pemodelan BIM dan perangkat lunak desain sistem PV untuk melihat pratinjau rencana tata letak braket untuk meningkatkan kapasitas output sistem.

Seleksi material dan teknologi perawatan permukaan
Dalam skenario aplikasi multi-terrain, sifat mekanik, ketahanan korosi dan masa pakai bahan braket terkait erat. Baja galvanis hot-dip masih merupakan bahan utama karena ekonominya dan daya tahannya. Untuk lingkungan garam tinggi dan kelembaban tinggi, ketebalan lapisan seng yang lebih tinggi atau stainless steel dapat dipilih, dan perlakuan pasif permukaan dapat dilakukan.
Dongsheng menggunakan sistem pendukung baja galvanis yang dirancang sendiri dalam sejumlah besar proyek. Ketebalan lapisan seng di permukaan tidak kurang dari 80μm, dan dikombinasikan dengan teknologi pelapisan pengikat, resistensi korosi keseluruhan ditingkatkan.

Proses konstruksi dan kontrol efisiensi
Medan yang kompleks sering disertai dengan peningkatan kesulitan konstruksi. Untuk mengurangi periode dan biaya konstruksi, sistem pendukung harus memiliki karakteristik tingkat pra-perakitan yang tinggi, penyesuaian di tempat yang nyaman, dan alat instalasi standar. Bagian yang sudah dirakit dapat dirakit di pabrik, dan hanya splicing dan leveling yang diperlukan di lokasi, yang meningkatkan efisiensi dan mengurangi kesalahan di tempat.
Taizhou Dongsheng New Energy Technology Co., Ltd. telah mengimplementasikan strategi konstruksi "modul pra-perakitan" di banyak proyek fotovoltaik gunung, secara efektif memperpendek periode konstruksi dan meningkatkan akurasi instalasi.

Pertimbangan Daya Tahan Struktural dalam Operasi dan Pemeliharaan Sistem
Pada tahap operasi dan pemeliharaan proyek selanjutnya, stabilitas struktur sistem pendukung, kelonggaran konektor dan status anti-korosi memiliki dampak besar pada efisiensi keseluruhan sistem. Untuk mengurangi frekuensi pemeliharaan dan biaya operasi dan pemeliharaan, saluran inspeksi harus dicadangkan pada tahap desain, konektor yang mudah diganti harus digunakan, dan pelindung petir dan perangkat pembumian harus diatur. Daya tahan struktural tidak hanya terkait dengan kehidupan braket itu sendiri, tetapi juga mempengaruhi stabilitas komponen dan keamanan sistem. Terutama di daerah dengan angin kencang yang sering dan hujan lebat, inspeksi struktural reguler dan penguatan fondasi harus dilakukan.

Arah pengembangan di masa depan dan integrasi cerdas
Di masa depan, Sistem Pemasangan PV Ground akan berkembang ke arah ringan, cerdas dan standar. Penerapan bahan baru seperti paduan aluminium berkekuatan tinggi dan bahan komposit selanjutnya akan meningkatkan efisiensi struktural. Pada saat yang sama, integrasi peralatan cerdas seperti sistem pelacakan fotovoltaik dan sistem pembersihan komponen akan membantu meningkatkan efisiensi dan pengoperasian pembangkit listrik dan efisiensi pemeliharaan. Dongsheng berusaha memperkenalkan teknologi pencahayaan AI dan teknologi analisis Sistem Informasi Terrain (GIS) ke dalam desain awal tata letak braket untuk mencapai tata letak yang lebih ilmiah dan meningkatkan pemanfaatan energi.

Dari adaptasi struktural hingga optimasi sistem
Desain sistem pemasangan PV yang beradaptasi dengan beberapa medan tidak hanya tantangan rekayasa struktural, tetapi juga tautan utama dalam meningkatkan efisiensi pembangkit listrik sistem dan kelayakan proyek. Melalui optimalisasi sistem pemilihan material, kombinasi struktural, teknologi instalasi dan operasi dan pemeliharaan yang cerdas, pembangkit listrik tenaga fotovoltaik tanah dapat mencapai berbagai aplikasi pendaratan di lingkungan geografis yang berbeda.
Sebagai peserta di bidang braket fotovoltaik terdistribusi, Taizhou Dongsheng New Energy Technology Co., Ltd. akan terus memperdalam eksplorasi dalam standardisasi produk, kemampuan penyesuaian dan layanan terintegrasi untuk menyediakan solusi braket berkelanjutan untuk beragam medan.
