Sistem Pemasangan PV Carport

Logika Struktural dan Praktek Aplikasi Sistem Pemasangan PV Carport

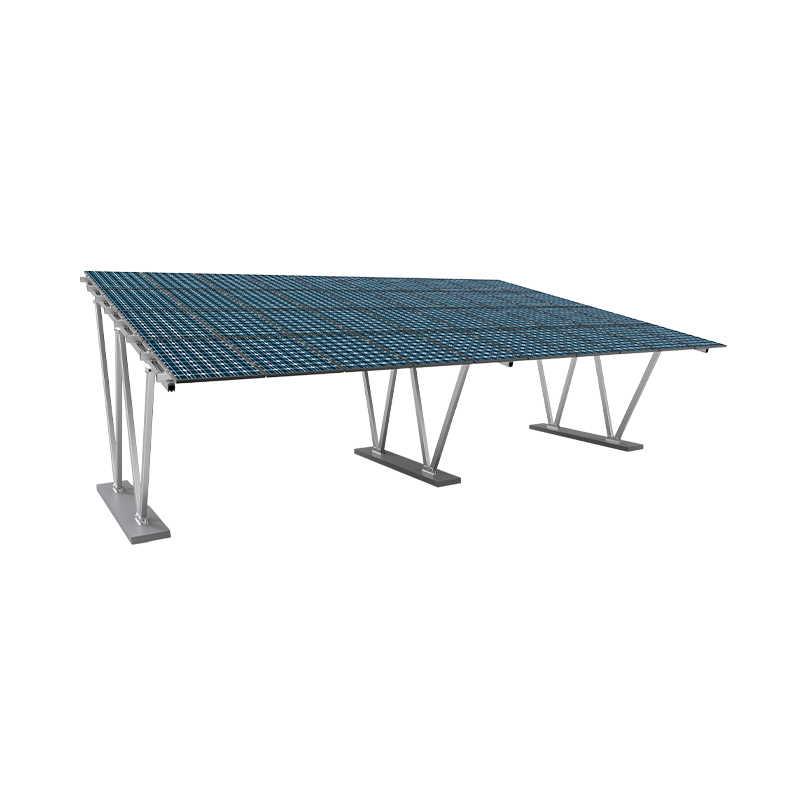

Komposisi Struktural Dasar Sistem Pemasangan PV Carport
Itu Sistem Pemasangan PV Carport terutama terdiri dari bingkai struktur baja, pemasangan pemasangan modul PV, struktur pondasi, sistem drainase, konektor pengikat dan bagian lainnya. Menurut metode struktural, dapat dibagi menjadi kemiringan tunggal, kemiringan ganda, tipe T terbalik, tipe Y, tipe atas datar dan bentuk lainnya, biasanya disesuaikan sesuai dengan faktor -faktor seperti ukuran situs, tata letak kendaraan, persyaratan pencahayaan, dll.
Sistem pendukung tidak hanya harus memiliki fungsi membawa komponen PV, tetapi juga memenuhi persyaratan beban angin, beban salju dan lalu lintas kendaraan, dan memiliki standar teknis tertentu untuk keselamatan, daya tahan dan kapasitas drainase struktur.

Integrasi Fungsional: Keuntungan Inti dari Sistem Dukungan Carport
1. Kompatibel dengan pembangkit listrik dan kebutuhan naungan
Sistem pemasangan PV Carport mengintegrasikan komponen PV di bagian atas carport, sehingga fasilitas naungan tunggal asli memiliki fungsi pembangkit listrik, menghemat sumber daya lahan dan meningkatkan manfaat ekonomi per satuan area. Untuk daerah dengan penggunaan lahan perkotaan yang ketat, sangat cocok untuk pembangunan fasilitas pendukung energi hijau di tempat parkir besar atau tempat komersial.
2. Tingkatkan nilai tambah bangunan
Sistem pemasangan carport dapat dikombinasikan dengan tumpukan pengisian daya dan sistem penyimpanan energi baterai untuk membangun platform "penyimpanan dan pengisian daya" terintegrasi, yang cocok untuk skenario pengisian kendaraan energi baru dan juga nyaman untuk konsumsi dan manajemen energi lokal.

Poin -poin penting dan kemampuan beradaptasi dari desain struktural
Taizhou Dongsheng New Energy Power Engineering Co., Ltd. sepenuhnya mempertimbangkan aspek -aspek berikut dalam desain pemasangan carport untuk meningkatkan penerapan dan keamanan sistem:
1. Analisis Stabilitas Struktural
Struktur pemasangan perlu menghitung beban berdasarkan data seperti kecepatan angin, ketebalan salju, dan tingkat gempa di lokasi proyek. Selama proses desain, perusahaan secara luas menggunakan perangkat lunak analisis struktural untuk pemodelan tiga dimensi dan simulasi paksa untuk memastikan bahwa sistem dapat beroperasi secara stabil untuk waktu yang lama.
2. Pemilihan material dan pengobatan anti-korosi
Struktur utama sebagian besar terbuat dari baja karbon galvanis hot-dip atau baja paduan aluminium-magnesium-seng, yang memiliki ketahanan korosi yang kuat. Di daerah pesisir atau kelembaban tinggi, pasif permukaan, penyemprotan atau komponen stainless steel juga digunakan untuk meningkatkan masa pakai.
3. Desain Drainase dan Penghapusan Salju
Bagian atas carport biasanya dirancang dengan sudut kemiringan tertentu untuk memfasilitasi pembuangan alami air hujan dan salju. Beberapa struktur juga akan mengintegrasikan palung drainase dan sistem pipa drainase untuk mencegah air hujan menetes secara langsung dan menyebabkan akumulasi air di tanah.

Solusi aplikasi yang disesuaikan dalam skenario yang berbeda
1. Tempat parkir bangunan komersial
Ini cocok untuk struktur perakitan modular, instalasi cepat, dan peningkatan efisiensi konstruksi di tempat. Ini dapat diintegrasikan dengan pencahayaan cerdas, sistem periklanan, sistem panduan, dll. Untuk meningkatkan fungsi tambahan ruang komersial.
2. Industrial Park Carport
Struktur ini sebagian besar tipe-T bentang besar atau tipe-T terbalik, dengan kapasitas bantalan yang lebih kuat, yang dapat memenuhi kebutuhan parkir kendaraan komuter dan truk karyawan. Sistem PV dapat dihubungkan ke sistem tenaga pabrik di lokasi untuk mengurangi biaya listrik.
3. Area perumahan atau carport rumah sakit
Biasanya dirancang sebagai lereng ganda atau atap datar, dengan struktur sederhana, penampilan yang indah dan terkoordinasi, berfokus pada efek keamanan dan naungan. Seringkali dikombinasikan dengan Sistem Manajemen Daya Hijau Komunitas untuk mendukung catu daya tidak langsung kendaraan listrik.

Sistem Metode dan Operasi dan Pemeliharaan Konstruksi
1. Pabrikan pabrik dan perakitan di tempat
Untuk meningkatkan efisiensi konstruksi dan konsistensi produk, perusahaan mempromosikan metode konstruksi prefabrikasi. Struktur utama dipotong, dibor dan permukaan yang dirawat di pabrik, dan kemudian diangkut ke lokasi untuk perakitan modular untuk mengurangi pengelasan di tempat dan waktu pemrosesan sekunder.
2. Panduan Instalasi dan Kontrol Kualitas
Taizhou Dongsheng New Energy Power Engineering Co., Ltd. memberi pelanggan layanan panduan instalasi di tempat untuk memastikan bahwa pemasangan diletakkan secara standar dan komponen PV diatur secara wajar. Setelah instalasi, inspeksi struktural dan debugging sistem dilakukan, dan keandalan proyek ditingkatkan melalui mekanisme penerimaan pihak ketiga.
3. Dukungan pasca operasi dan pemeliharaan
Operasi dan pemeliharaan sistem pemasangan PV carport berfokus pada inspeksi stabilitas struktural, perbaikan pelapisan anti-korosi, pemeliharaan pengikat, dan pembersihan debu. Perusahaan menyediakan rencana inspeksi dan pemeliharaan secara teratur untuk membantu pengguna mempertahankan operasi sistem yang stabil.

Bangun Skenario Perjalanan Hijau dan Sinergi Energi
Didorong oleh tujuan "karbon ganda", Sistem Pemasangan PV Carport berkembang menuju model fusi "transportasi energi". Menghubungkan sistem PV dengan peralatan penyimpanan energi, tumpukan pengisian kendaraan listrik, dan sistem manajemen konsumsi energi dapat mencapai skenario sinergi berikut:
* Pembangkit listrik PV secara langsung memasok energi ke kendaraan energi baru di siang hari;
* Gunakan peralatan penyimpanan energi untuk memuncak catu daya di malam hari;
* Membangun stasiun pengisian ulang perjalanan hijau untuk melayani sistem transportasi rendah karbon kota.
Di masa depan, sistem PV Carport tidak hanya akan menjadi pembawa gabungan parkir dan pembangkit listrik, tetapi juga simpul dasar untuk mewujudkan integrasi fungsi multi-skenario.

Aplikasi Terpadu dan Tren Pengembangan Sistem Pemasangan PV Carport Multifungsi

Posisi Nilai Ganda PVS Carport
Itu Sistem Pemasangan PV Carport adalah sistem struktural yang mengintegrasikan pembangkit listrik PV dan fungsi naungan kendaraan, dan biasanya dipasang di tempat parkir, area perumahan, plaza komersial atau taman industri. Ini tidak hanya menyediakan kendaraan dengan naungan, penampungan hujan, dan fungsi penuaan yang memperlambat, tetapi juga menyadari konversi di tempat dan pemanfaatan tenaga surya melalui modul PV. Jenis sistem ini merupakan cabang penting dari sistem PV terdistribusi, dan sering dipromosikan secara bersamaan dengan perencanaan energi perkotaan dan peningkatan infrastruktur transportasi. Saat mencapai integrasi fungsional, pemasangan PV carport telah mengedepankan persyaratan desain multi-dimensi untuk kekuatan struktural, kinerja bantalan, tata letak spasial, kapasitas drainase dan kenyamanan pemasangan.

Bentuk struktural yang umum dan pemilihan material
Struktur pemasangan PV carport sering dibagi menjadi kemiringan tunggal, kemiringan ganda, kantilever dan tipe simetris kolom. Bentuk spesifik ditentukan sesuai dengan ukuran situs, arah lalu lintas kendaraan, kondisi pencahayaan dan tata letak drainase.
*Kemiringan tunggal: Cocok untuk pengaturan dinding atau area ruang terbatas, bentuk sederhana dan sudut pemasangan yang fleksibel.
*Ganda Kemiringan: Bentuk simetris, balok utama yang diatur di tengah pemasangan, struktur yang relatif seimbang, cocok untuk tempat parkir yang besar.
*Tipe Cantilever: Kolom disusun di satu atau kedua sisi, dan balok diperluas untuk membentuk area terlindung, yang mengurangi obstruksi ruang parkir dan meningkatkan tingkat pemanfaatan.
Dalam hal bahan, yang umum digunakan termasuk baja galvanis hot-dip, profil paduan aluminium dan paduan aluminium-magnesium-seng. Baja galvanis hot-dip memiliki ketahanan korosi yang baik dan kekuatan tinggi, dan cocok untuk daerah dengan angin kencang dan beban salju; Paduan aluminium digunakan dalam proyek dengan persyaratan visual dan estetika yang tinggi karena penampilannya yang ringan dan rapi.

Metode Tata Letak Modul dan Pemasangan PV
Dalam sistem pemasangan carport, modul PV biasanya dipasang di bagian atas pemasangan dalam tata letak horizontal atau vertikal. Metode tata letak harus mengoptimalkan sudut kemiringan sesuai dengan sudut radiasi matahari di tempat, umumnya antara 10 ° dan 25 °, untuk meningkatkan efisiensi pembangkit listrik rata-rata tahunan.
Dalam hal metode koneksi, sistem pemasangan modul clip-on rel dapat digunakan untuk penyebaran dan pemeliharaan yang cepat; Beberapa proyek juga menggabungkan metode koneksi tipe blok dan klem untuk beradaptasi dengan bingkai modul yang berbeda dan karakteristik distribusi beban. Tata letak modul atas carport harus mempertimbangkan desain saluran drainase untuk menghindari akumulasi dan kebocoran air.

Bentuk dasar dan strategi adaptasi tanah
Bentuk fondasi sistem pemasangan bervariasi tergantung pada tanah lokasi, persyaratan penahan beban dan periode konstruksi. Metode dasar umum meliputi:
* Pracast Concrete Foundation: Digunakan di daerah dengan geologi yang stabil dan periode konstruksi yang relatif luas.
* Ekspansi Jangkar Jangkar Jangkar: Cocok untuk tanah keras yang dibangun (seperti lantai beton, permukaan bata paving).
* Screw Pile Foundation: Cocok untuk beberapa skenario aplikasi lunak atau dilepas.
Taizhou Dongsheng New Energy Technology Co., Ltd. memberikan solusi adaptasi yang fleksibel dalam desain dasar, yang dapat menyesuaikan jenis dan kedalaman dasar sesuai dengan perbedaan medan yang berbeda untuk memastikan stabilitas dan masa pakai secara keseluruhan.

Poin -Poin Utama Desain Beban Struktural Sistem PV Carport
Sistem PV Carport perlu sepenuhnya mempertimbangkan efek gabungan dari beban angin, beban salju dan beban seismik, terutama di daerah dengan ketinggian tinggi atau perubahan iklim musiman yang drastis. Dalam desain konvensional:
* Beban angin dihitung sesuai dengan kecepatan angin maksimum tahunan lokal untuk memastikan bahwa tingkat resistansi angin dari struktur memenuhi standar;
* Beban salju dianalisis dengan mensimulasikan beban yang didistribusikan secara seragam di bawah keadaan salju untuk menganalisis balok utama, balok tambahan dan node koneksi;
* Beban gempa berfokus pada kekakuan keseluruhan dan resistensi seismik dari node koneksi, dan sambungan ekspansi dan perangkat penyerapan kejut dikonfigurasi bila perlu.
Dongsheng Tim Teknologi Energi Baru menggunakan alat analisis simulasi elemen hingga untuk mengevaluasi stabilitas sistem di muka dan memverifikasi keandalan struktural melalui tes aktual.

Koneksi Listrik dan Pemanfaatan Energi Sistem PV Carport
Sistem pemasangan PV Carport adalah dasar struktural dari pembangkit listrik PV. Komponen PV atas terhubung secara seri dan paralel untuk membentuk array. Setelah menghubungkan ke inverter, mereka mengeluarkan daya AC, yang dapat dihubungkan langsung ke jaringan daya taman, digunakan untuk pengisian catu daya tiang, atau pembangkit listrik yang terhubung dengan jaringan.
Konfigurasi listrik umum juga meliputi:
* Kotak Combiner DC diatur di satu sisi carport untuk kabel terpusat;
* Inverter dipasang pada kolom atau platform independen di belakang pemasangan;
* Sistem cadangan palung kabel atau pipa untuk menghindari paparan kabel dan meningkatkan keamanan dan kebersihan.
Taizhou Dongsheng New Energy Technology Co., Ltd. dapat memberikan solusi lengkap dari desain diagram kabel, pemilihan peralatan hingga instalasi pelindung dalam hal integrasi sistem.

Manajemen Operasi dan Pemeliharaan dan Analisis Manfaat Ekonomi Jangka Panjang
Operasi dan pemeliharaan sistem PV carport lebih nyaman daripada sistem atap biasa karena pemasangannya memiliki ketinggian sedang, yang nyaman untuk pemeliharaan dan pembersihan. Inspeksi reguler pengencang pemasangan, status inverter dan data pembangkit listrik adalah tautan inti untuk memastikan operasi sistem yang stabil.
Dari perspektif manfaat ekonomi, sistem pemasangan PV Carport memiliki karakteristik berikut:
*Investasi awal dapat dipulihkan melalui beberapa saluran seperti perdagangan karbon, penghematan biaya listrik, dan sertifikasi bangunan hijau;
*Badan pemasangan memiliki daya tahan struktural lebih dari 10 tahun, dan kehidupan modul PV biasanya lebih dari 25 tahun;
*Setelah integrasi fasilitas tambahan seperti pengisian tumpukan, ekologi energi hijau terintegrasi dari "perjalanan penyimpanan energi PV" dapat dibentuk.

Tren Pengembangan Masa Depan dan Arah Peningkatan Teknologi
Seiring pembangunan infrastruktur hijau perkotaan, Sistem Pemasangan PV Carport akan berkembang ke arah berikut:
*Dikombinasikan dengan microgrid pintar untuk meningkatkan laju generasi diri dan penggunaan diri;
*Desain pemasangan modular untuk mencapai pemasangan dan pembongkaran yang cepat;
*Memperkenalkan komponen BIPV (bangunan PV terintegrasi) untuk meningkatkan integritas bangunan;
*Mengkonfigurasi sistem operasi dan pemeliharaan yang cerdas untuk mencapai pemantauan jarak jauh dan pemeliharaan peringatan dini.
Dongsheng Energi Baru secara aktif merencanakan integrasi fungsional sistem carport PV dan memperluas kemungkinan ekstensi dalam skenario aplikasi seperti pusat transportasi, pusat logistik, dan taman industri.
